試作品をデジタルで確認

Posted March 16, 2021 by Matthew Adby

2020年、製造業界は仕事のやり方を見直さなければなりませんでした。 世界中でコロナウィルスの影響により、試作品を確認するための移動が制限され、現物サンプルの出荷が遅れました。 多くのメーカーは、生産を継続するためにデジタル・カラーサンプルを使用する方法を模索し始めましたが、 問題はカラーサンプルが正しい見え方を再現できないことでした。

デスクトップアプリケーションPANTORAは、この問題を解消します。 PANTORAを使えば、ユーザーは分光測色値を計測またはインポートし、バーチャル・マテリアルとして保存、管理、表示、編集、レンダリングすることができます。 また、PANTORAはこれらのバーチャル・サンプルをAppearance Exchange File (AxF)フォーマットにデジタル交換し、3Dレンダリングアプリケーションで使用することができます。 現在、PANTORAのレンダリングパートナーはRGBデータのみをサポートしています。 しかし、スペクトルを組み込むための機能が実装されるまでは、PANTORAを使ってスペクトル・データをRGBデータに変換することができます。

ここではPANTORAがプラスチック、塗料・コーティング、自動車、繊維の各業界のメーカー、デザイナーが、より迅速で持続可能な設計・確認のワークフローのために製品素材を視覚化する流れを紹介します。

試作品をデジタルで確認

PANTORAとは?

PANTORAは、MacとWindowsの両方のオペレーティング・システムにインストールできるデスクトップ・アプリケーションです。以下の機能を備えています。

マテリアル・ビューアー:測色計やローカルまたはクラウド・データベースから直接デジタル・マテリアルを検索、取得、インポートし、任意のジオメトリにマテリアルを適用し、 バーチャル・シーンでレンダリングして色、光沢、質感、照明を評価することができます。 異なるオブジェクトの測定値を組み合わせて新しいマテリアルを作成するマテリアルエディター。 例えば、ソリッドカラーやエフェクトカラーの測定データを使って、レザーなどのテクスチャー面の色を変更することができます。また、マテリアルエディタでは、マテリアルのデータベースの管理、マテリアルを構成するプロパティの適用、 後のレンダリングステップでシームレスにするためのマテリアルやテクスチャの編集、レビュー、.axfや.cxfへのエクスポートなどを行うことができます。PANTORAマテリアルハブ

試作品をデジタルで確認

PANTORAのメリット

PANTORAは、現物のサンプルやプロトタイプを試作する必要性を排除することで、物理的なカラーワークフローとバーチャルなカラーワークフローのギャップを埋めます。

1.各色が正確であることを確信して作業できる

PANTORAは色を指定して伝達する最も正確な方法であるスペクトルデータを使用して、3Dサンプルをレンダリングします。スペクトルデータを作成するには、分光測色計を使用してサンプルの反射光または透過光をスペクトルで測定し、視覚的な反射率曲線を作成します。 この反射率曲線は、その照明条件下での基本の色を表しており、非常に微細な色の変化も判断することができます。布地のスワッチ、塗料、プラスチックペレット、自動車用コーティング剤などを測定する際に、スペクトル測定を行うことで、色が一貫していることを確認し、照明の変化によって生じる変化を特定することができます。

2. 正確な色を視覚化して伝える

デジタル・カラーは、物理的なサンプルを確認するための移動や輸送を減らすことができるため、持続可能性があります。 PANTORAは、デジタル・カラーをさらに進化させ、3Dプロトタイプ上でどのように見えるか、どのように作用するかを視覚化することで、物理的なプロトタイプの必要性を排除します。 PANTORAは、より速く、より正確で、より持続可能なワークフローを可能にします。

塗料、コーティング剤、自動車用仕上げ剤の場合、PANTORAはフレーク状の質感やカラーフロップを視覚化することができます。プラスチックでは、PANTORAは半透明および高鏡面材料の色を視覚化することができます。 テキスタイルでは、PANTORAはマルチスペクトルのテクスチャをピクセルレベルで視覚化することができます。

3.物理的なサンプルを素早くスキャンして、3Dレンダリング用のバーチャルな素材を作成することができる

PANTORAでは、すでに測定された素材サンプルを.cxfファイルとしてインポートするか、色計測機器を接続して物理的なサンプルをソフトウェアに直接測定することができます。

塗料、コーティング、自動車用仕上げ材の場合、PANTORAはMA-T12と連携して極限効果サンプルをキャプチャします。プラスチックの場合、PANTORAはCi7000シリーズを使用して、半透明素材の分光透過色と鏡面素材の反射色を測定します。 テキスタイルでは、PANTORAはMetaVue VS3200を使ってマルチスペクトルのテクスチャ測定を行います。 物理的なサンプルを素早くスキャンして、3Dレンダリング用のバーチャルな素材を作成することができる。

試作品をデジタルで確認

4. 異なる照明条件でサンプルがどのように反応するかを再現します

PANTORAでは、異なる照明を選択して、色がどのように反応するかを視覚的に確認することができます。また、サンプルの様々なエリアを回転させて、プラスチック、コーティング、テキスタイルのピクセルレベルでのスペクトル変化を可視化することもできます。

5.サイズや場所を問わず、あらゆるサンプルの色をリアルタイムで可視化し、世界中で共有することができます

PANTORAは経済的なソリューションであり、あらゆるサンプル、あらゆる場所で使用することができます。PANTORAで作成されたAxFファイルは、.cxfとしてエクスポートすることができ、グローバルなサプライチェーンの中で他の人と共有したり、レンダリングアプリケーションや品質管理ソフトウェアで使用することができます。


PANTORAを使って試作サンプルをデジタルで確認する方法

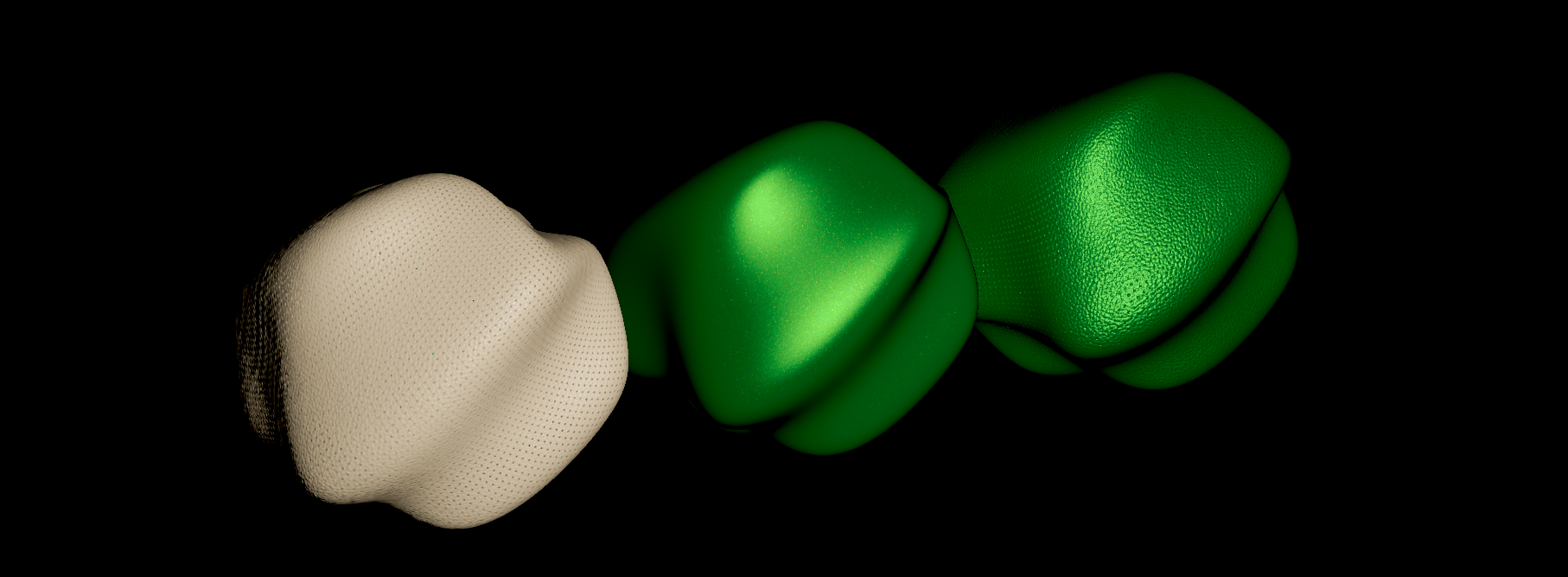

この例では、グリーンエフェクターの測定データを使って、テクスチャーのあるレザーを再着色します。

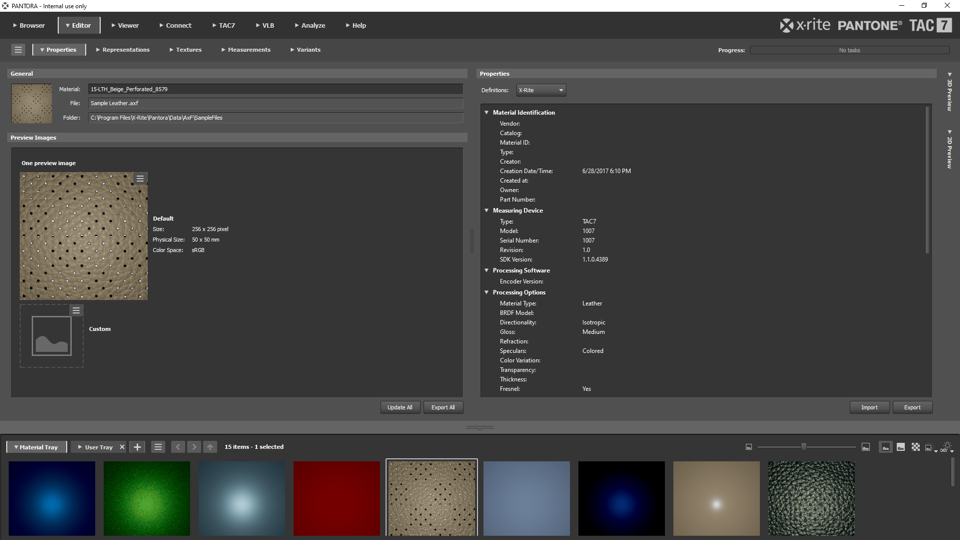

  • PANTORAを起動し、テクスチャーを選択するか、新しいサンプルを測定します。
    試作品をデジタルで確認

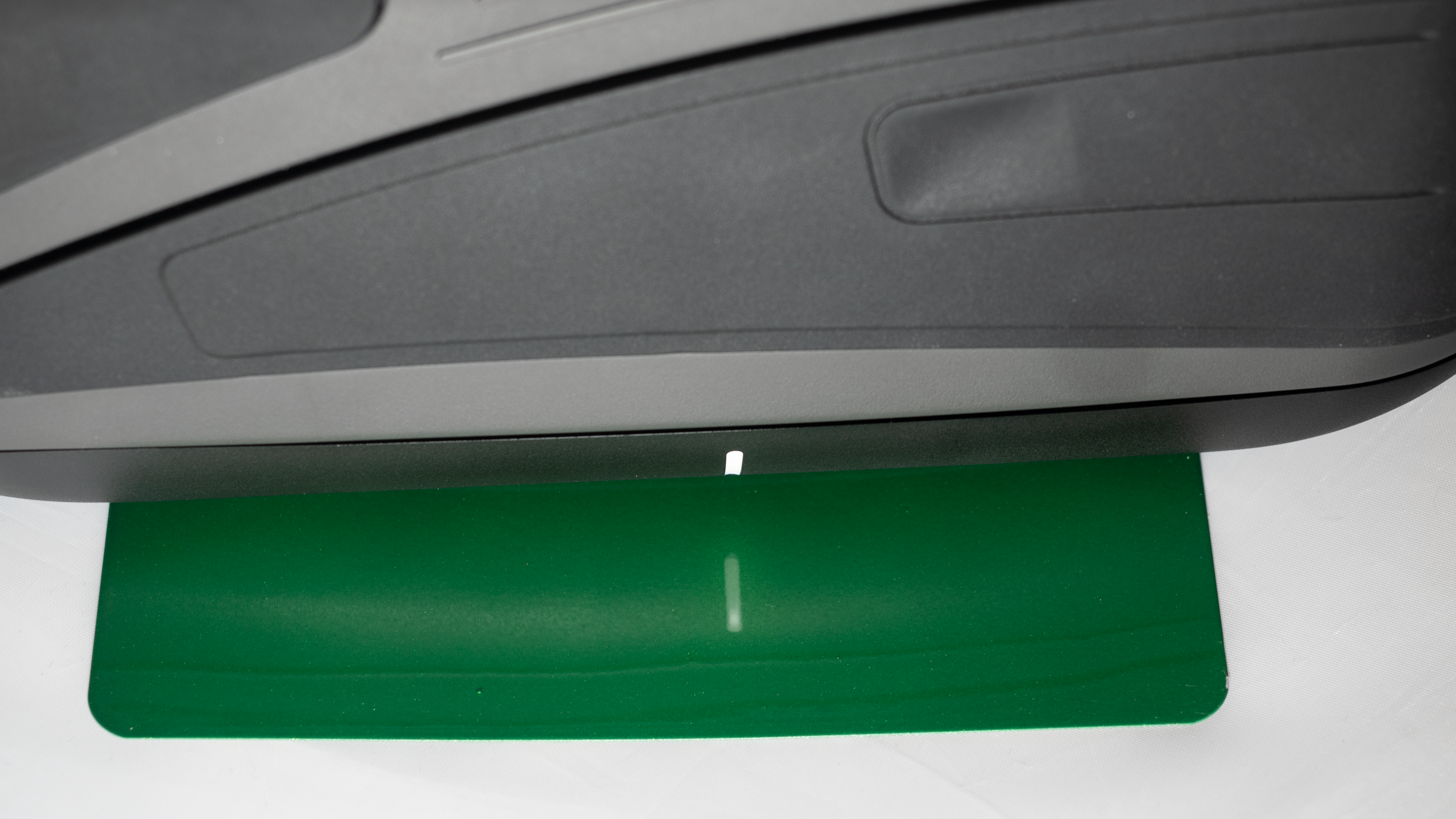

  • 分光光度計を使用して、カラーサンプルをPANTORAで測定します。
    試作品をデジタルで確認

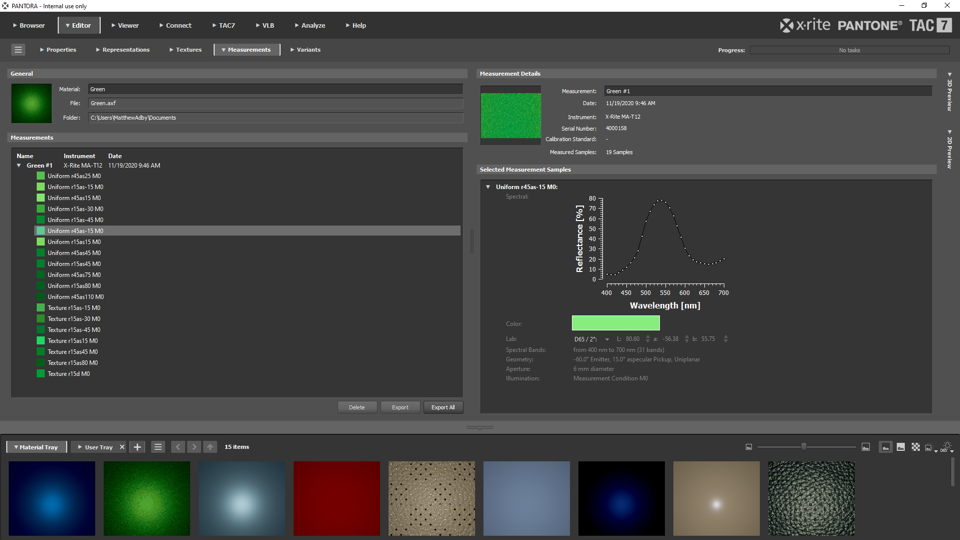

  • 測定の内容を確認し、設定を適用します。
    試作品をデジタルで確認

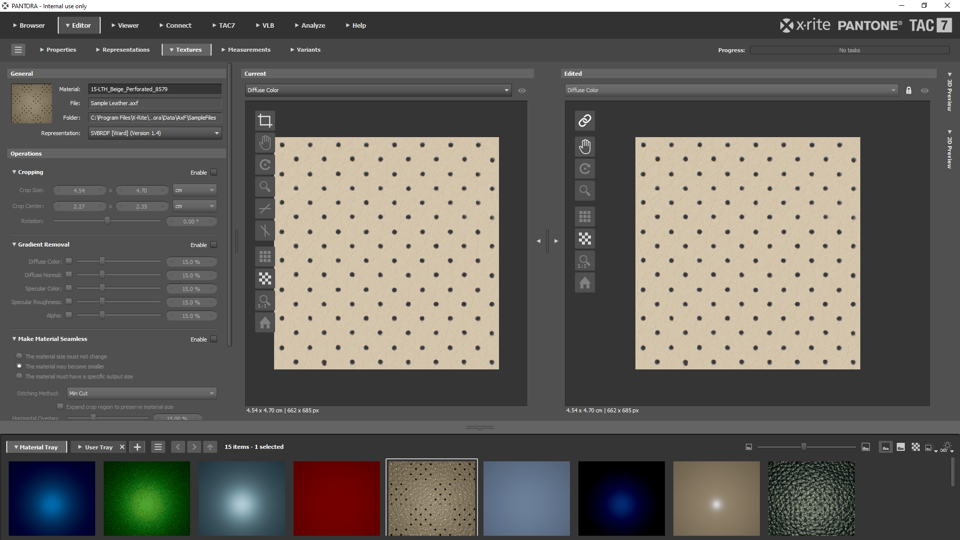

  • テクスチャの表面構造を、測定したカラーに転写する。
    試作品をデジタルで確認

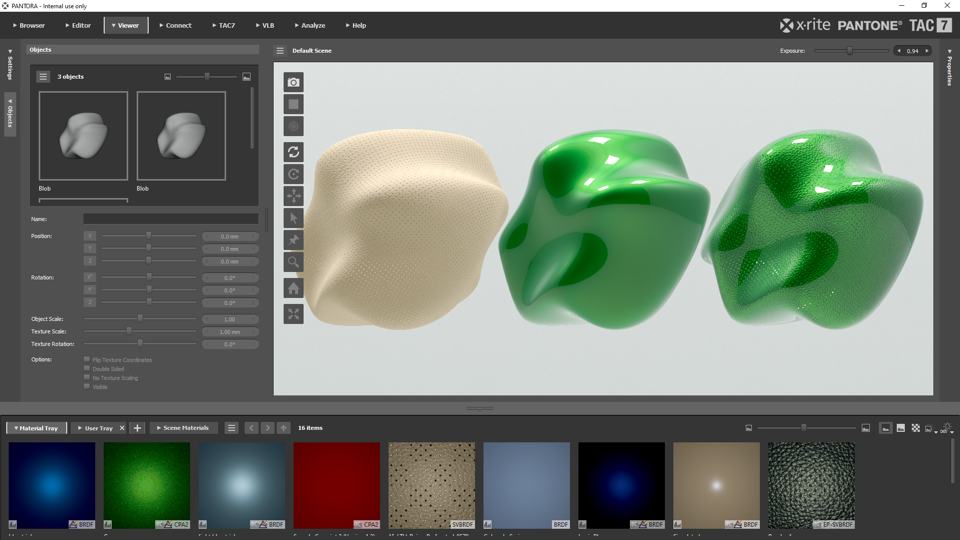

  • オリジナルのテクスチャー、オリジナルのカラー、そして合成された結果を3Dモデル上でレンダリングします。
    試作品をデジタルで確認

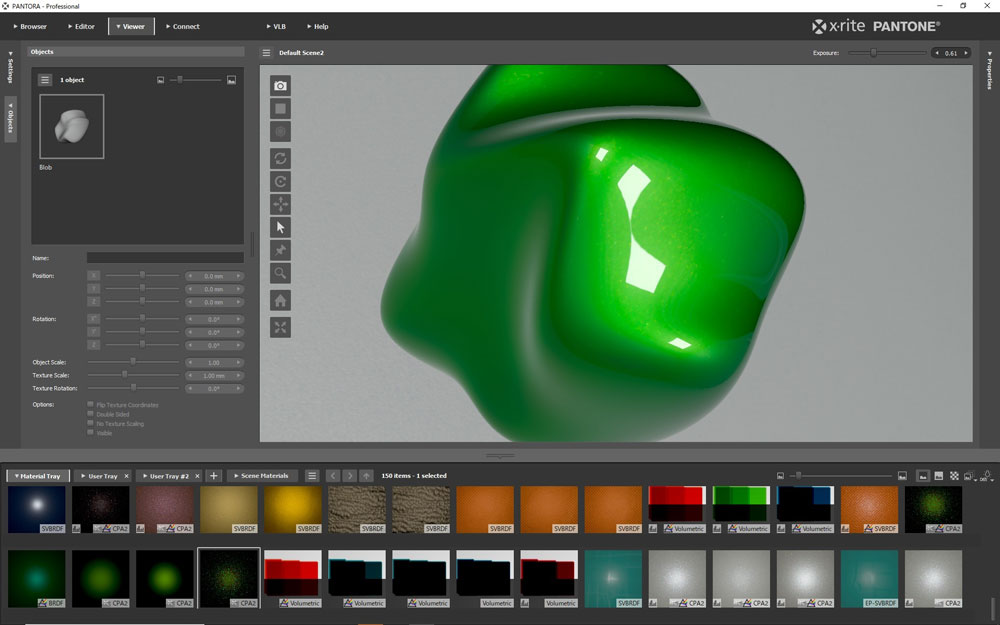

  • 照度を変更し、評価色、光沢、質感がどのように反応するかをプレビューします。
    試作品をデジタルで確認

  • .cxfにエクスポートして他の関係者と共有し、新しい素材や色の承認を得る。

PANTORAはあなたに合っていますか?

活動が再開され始めた今、多くの人が客先に出向き、色の決定や承認のために物理的なサンプルを送るという、これまでの習慣に戻る時がいつ来るのかと考えています。 仕事のやり方をより良いものに変え、グローバルかつ包括的なワークフローを実現させることができる新しいツールやプロセスを検討するのに最適な時期です。
