Cyfrowa wymiana fizycznych próbek z PANTORĄ

Posted March 16, 2021 by Matthew Adby

W 2020 roku producenci zostali zmuszeni do przemyślenia swojego sposobu działania. Na całym świecie pandemia COVID-19 zatrzymała podróże niezbędne do zatwierdzania prototypów i opóźniła wysyłkę fizycznych próbek. Wiele marek zaczęło szukać sposobów wykorzystania cyfrowych próbek barw, aby utrzymać produkcję, ale borykało się z trudnością w odtworzeniu wyglądu próbki barwy na prototypie.



Aplikacja desktopowa PANTORA rozwiązuje ten problem. Za pomocą PANTORY użytkownicy mogą przechwytywać lub importować próbki spektralne, przechowywać, zarządzać, przeglądać, edytować i renderować je jako wirtualne materiały. PANTORA również wymienia te wirtualne próbki w neutralnym dla dostawcy formacie Appearance Exchange File (AxF) do użycia w aplikacjach do renderowania 3D. Obecnie nasi partnerzy do renderowania obsługują tylko RGB. Jednak do czasu wprowadzenia ulepszeń umożliwiających uwzględnienie spektralnych danych, PANTORA może być używana do konwersji spektralnych danych na RGB.

Oto w jaki sposób PANTORA pomaga markom, projektantom i producentom w branżach tworzyw sztucznych, farb i powłok, motoryzacyjnej oraz tekstylnej wizualizować materiały produktowe, co przyspiesza i sprawia, że proces projektowania i zatwierdzania jest bardziej zrównoważony

Czym jest PANTORA?

PANTORA to aplikacja desktopowa, która może być zainstalowana zarówno na systemach operacyjnych Mac, jak i Windows. Obejmuje:

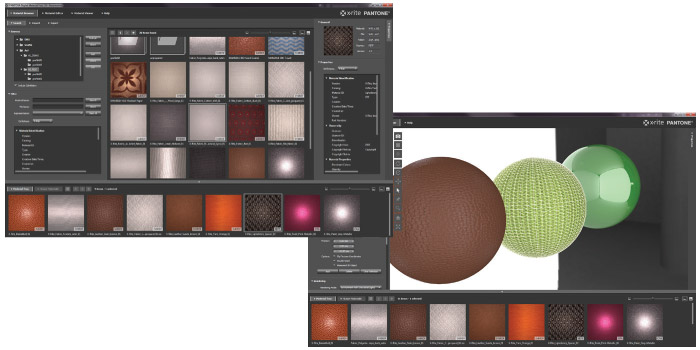

  • Przeglądarkę materiałów, umożliwiającą wyszukiwanie, pobieranie i importowanie cyfrowych materiałów bezpośrednio z urządzeń oraz lokalnych baz danych lub baz danych w chmurze. Umożliwia również nakładanie materiałów na dowolną geometrię i renderowanie ich w wirtualnym otoczeniu w celu oceny barwy, połysku, tekstury i oświetlenia.
  • Edytor materiałów umożliwia tworzenie nowych materiałów poprzez połączenie pomiarów różnych obiektów. Na przykład, możesz zmienić barwę powierzchni o teksturze (takiej jak skóra) za pomocą danych pomiarowych dla jednolitej barwy lub efektu. W edytorze materiałów możesz również zarządzać bazą danych materiałów, zastosować właściwości opisujące dany materiał, edytować materiały i tekstury, aby uzyskać jednolite efekty w późniejszych krokach renderowania, oraz przeglądać i eksportować do formatów .axf i .cxf.

PANTORA Material Hub

Korzyści wynikające z PANTORY

PANTORA łączy fizyczny i wirtualny przepływ pracy związanej z barwą, eliminując konieczność tworzenia fizycznych próbek i prototypów.

1. Pracuj z zaufaniem, że każda barwa jest dokładnie odwzorowana

PANTORA wykorzystuje dane spektralne - najbardziej precyzyjny sposób określania i komunikowania barwy do renderowania próbek 3D. Aby stworzyć dane spektralne, stosuje się spektrofotometr do pomiaru odbitego lub przenikającego światła próbki w całym spektrum i tworzenia krzywej odbicia wizualnego. Ta krzywa odbicia opisuje barwę na danym podłożu, w danych warunkach oświetleniowych i może być używana do określania nawet najmniejszych zmian kolorystycznych. Bez względu na to, czy mierzy się próbki tkanin, farby, granulki plastikowe czy powłoki samochodowe, pomiary spektralne mogą zapewnić spójność kolorystyczną i identyfikować zmiany, które wystąpią wraz ze zmianami oświetlenia.

2. Wizualizuj i komunikuj dokładną barwę.

Cyfrowa barwa jest zrównoważona, ponieważ ogranicza podróże i wysyłkę w celu weryfikacji fizycznych próbek. PANTORA przenosi cyfrową barwę na wyższy poziom, wizualizując, jak będzie wyglądać i oddziaływać na prototyp 3D, eliminując konieczność tworzenia fizycznych prototypów. PANTORA umożliwia szybszą, bardziej dokładną i bardziej zrównoważoną pracę.

  • Dla farb, powłok i wykończeń samochodowych, PANTORA może wizualizować strukturę płatkową i efekt zmiany barwy.
  • Dla tworzyw sztucznych, PANTORA może wizualizować barwę przezroczystych i wysokospekularnych materiałów.
  • Dla tekstyliów, PANTORA może wizualizować wielospektralne tekstury na poziomie pikseli.

3. Szybko skanuj fizyczne próbki, aby stworzyć wirtualne materiały do renderowania 3D.

Dzięki PANTORZE możesz importować już zmierzone próbki materiałowe jako plik .cxf lub podłączyć urządzenie do pomiaru barwy, aby mierzyć próbki fizyczne bezpośrednio w oprogramowaniu.

  • Dla farb, powłok i wykończeń samochodowych, PANTORA współpracuje z urządzeniem MA-T12 do przechwytywania próbek z efektem specjalnym.
  • Dla tworzyw sztucznych, PANTORA współpracuje z serią Ci7000 do przechwytywania spektralnego barwy w sposób transmisyjny materiałów przezroczystych oraz barwy odbicia materiałów o wysokim połysku.
  • Dla tekstyliów, PANTORA współpracuje z urządzeniem MetaVue VS3200 do przechwytywania wielospektralnych pomiarów tekstur.

Pantora

4. Odtwórz reakcję próbki na różne warunki oświetleniowe.



W PANTORZE można wybrać różne źródła światła, aby zobaczyć, jak barwa będzie reagować. Można nawet najechać na różne obszary próbki, aby wizualizować zmiany spektralne na poziomie pikseli dla tworzyw sztucznych, powłok i tekstyliów.



5. Wizualizuj barwę na dowolnej próbce, bez względu na jej rozmiar lub położenie, w czasie rzeczywistym i udostępniaj go na całym świecie.



PANTORA to ekonomiczne rozwiązanie, które można stosować do dowolnej próbki, w dowolnym miejscu. Utworzone w PANTORZE pliki AxF można eksportować jako pliki .cxf, aby udostępniać je innym w globalnym łańcuchu dostaw oraz do użycia w aplikacjach do renderowania i oprogramowaniu do kontroli jakości.





Jak cyfrowo wymieniać fizyczne próbki za pomocą PANTORY



W tym przykładzie przekolorujemy teksturę skóry przy użyciu danych pomiarowych dla zielonej farby efektowej.

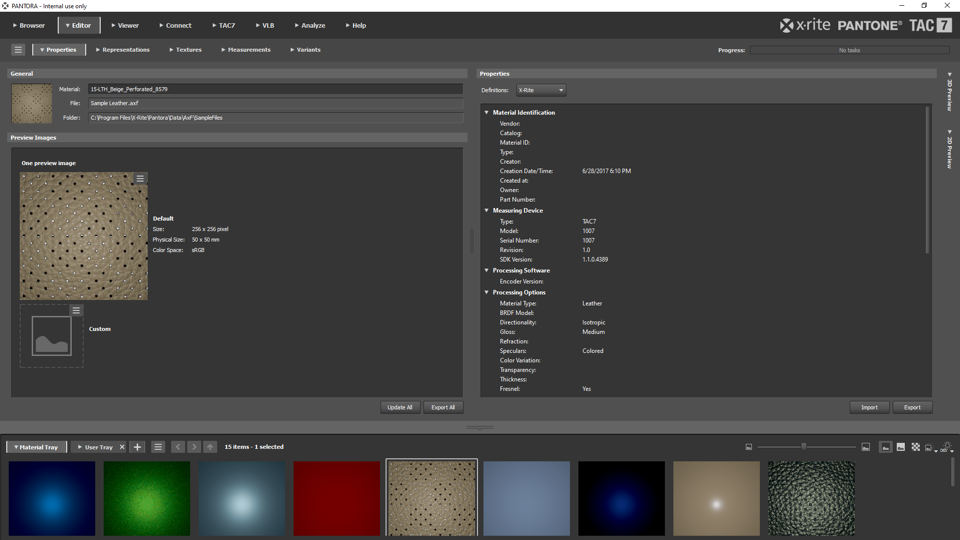

1. Uruchom PANTORĘ i wybierz teksturę lub zmierz nową próbkę.

 Digitally Exchange Physical Samples with PANTORA | X-Rite Blog

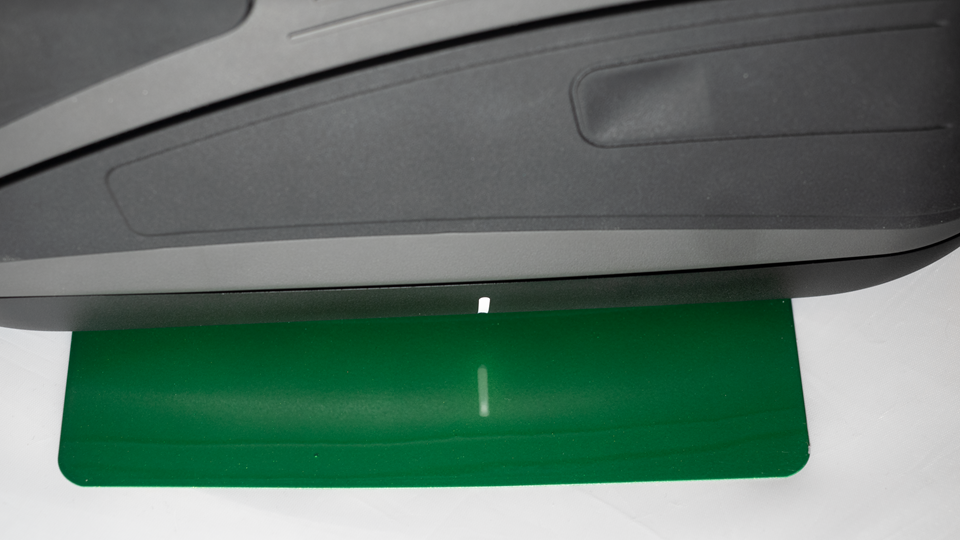

2. Użyj spektrofotometru, aby zmierzyć próbkę barwy do PANTORY.



 Digitally Exchange Physical Samples | X-Rite Blog

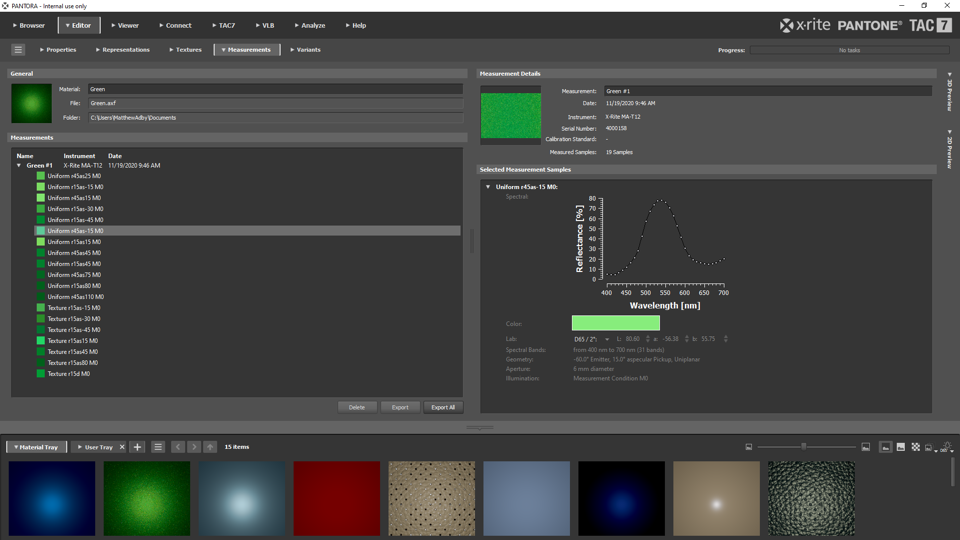

3. Przejrzyj szczegóły pomiaru i zastosuj informacje opisujące ten pomiar.



Digitally Exchange Physical Samples with PANTORA | X-Rite Blog

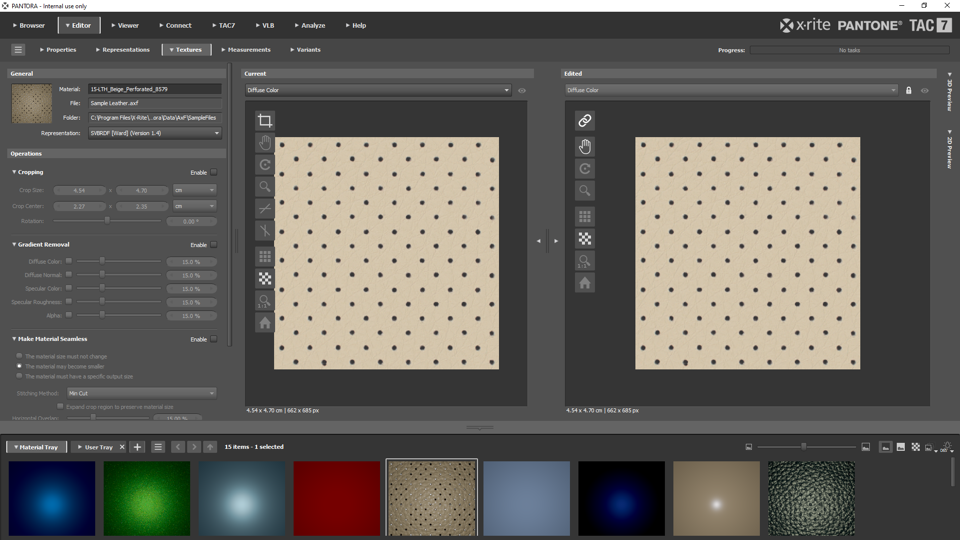

4. Przenieś strukturę powierzchni tekstury na zmierzone barwy.



 Digitally Exchange Physical Samples with PANTORA | X-Rite Blog

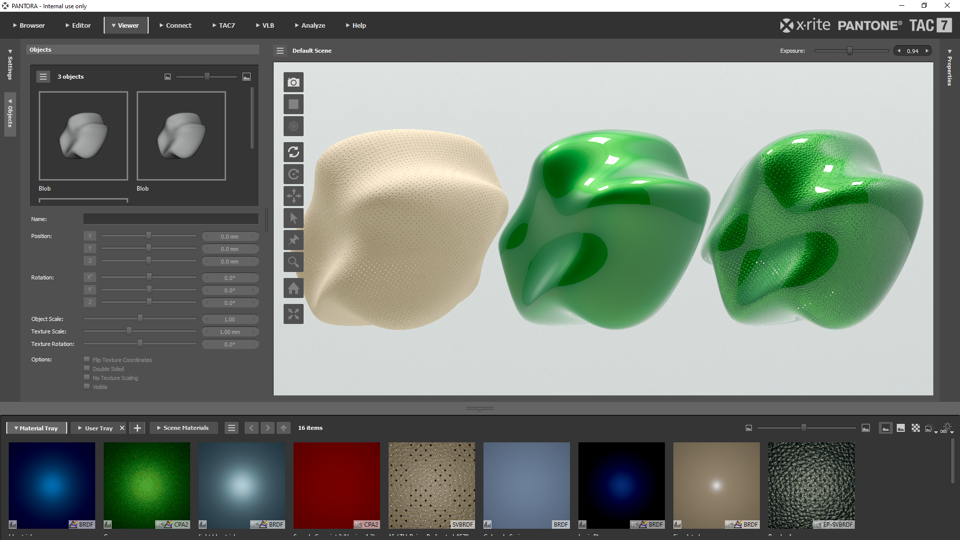

5.Renderuj oryginalną teksturę, oryginalną barwę oraz połączony rezultat na modelu 3D.



 Digitally Exchange Physical Samples with PANTORA | X-Rite Blog

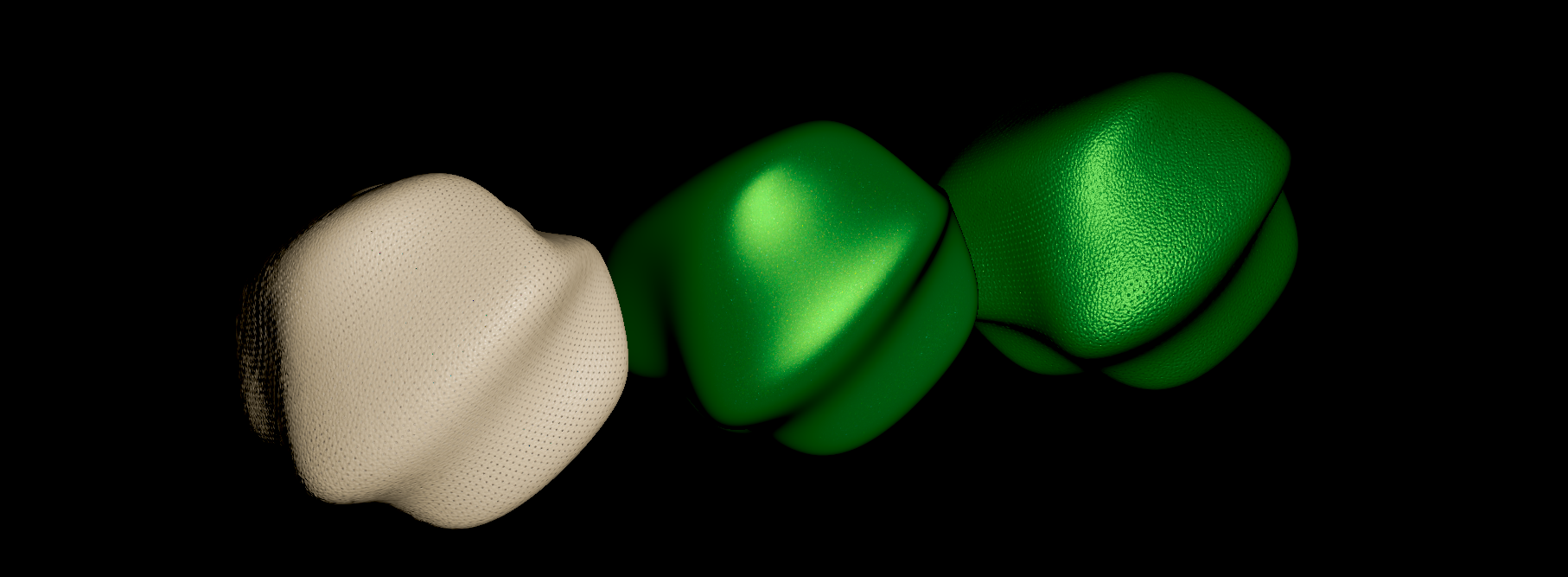

6. Zmień źródło światła i zaprezentuj, jak barwa, połysk i tekstura będą reagować, umożliwiając wstępną ocenę.



 Digitally Exchange Physical Samples with PANTORA | X-Rite Blog



7. Eksportuj do formatu .cxf, aby udostępnić innym zainteresowanym stronom i uzyskać zatwierdzenie dla nowych materiałów.



Czy PANTORA jest odpowiednia dla Ciebie?

Wiele osób zastanawia się, kiedy nadejdzie odpowiedni moment, aby powrócić do naszych starych nawyków podróżowania na miejsce klienta i wysyłania fizycznych próbek w celu podejmowania decyzji dotyczących barw i ich zatwierdzania. To idealny czas, aby rozważyć nowe narzędzia i procesy, które mogą zmienić sposób naszej pracy na lepsze i poprawić nasze globalne działania związane ze zmniejszeniem śladu węglowego.



Skontaktuj  się z nami, aby dowiedzieć się, czy PANTORA może być dla Ciebie odpowiednim rozwiązaniem.
