Pięć pułapek związanych z pomiarem barw

Posted August 11, 2020 by Tim Mouw

Aby program kontroli jakości był skuteczny, potrzebne są dobre urządzenia, solidne oprogramowanie i przeszkoleni użytkownicy. Ale nawet wówczas, gdy te wymagania są spełnione, nadal istnieje kilka typowych niebezpieczeństw, na które należy zwrócić uwagę, używając spektrofotometru do analizy jakości barw.

attributes spectrophotometer measurement

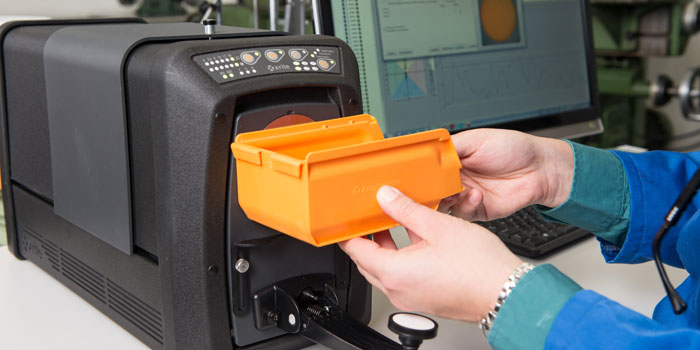

Pomiar części plastikowych za pomocą spektrofotometru laboratoryjnego X-Rite Ci7800.

Pięć pułapek związanych z pomiarem barw

1. Złe standardy lub próbki

Fizyczne standardy i próbki nie są wieczne. Nieostrożne obchodzenie się i brudne urządzenia mogą szybko je zniszczyć. Oto trzy wskazówki, jak nie zepsuć próbki:

  • Tworząc wzorzec fizyczny, zbierz wiele próbek z tej samej partii i sprawdź, czy próbki mają ten sam odcień. Jeśli wykorzystywany standard ulegnie uszkodzeniu, możesz go po prostu wyrzucić i zastąpić go kopią zapasową.
  • Standaryzuj, udokumentuj i przekaż procedury przygotowania próbki wszystkim zaangażowanym w przepływ pracy, aby zapewnić, że każdy użytkownik wykonuje każde zadanie za każdym razem w ten sam sposób.
  • Utrzymuj próbki w czystości. Kurz, olej i odciski palców mogą powodować niedokładne dane pomiarowe. Nasz przewodnik dotyczący dbania o próbki fizyczne zawiera wskazówki dotyczące zachowania próbek i standardów.
  • Przedłuż żywotność swoich standardów, przechowując je w czarnej plastikowej torbie (bez plastyfikatorów) lub w niekwaśnych papierowych kopertach w chłodnym, ciemnym miejscu. Lodówki i zamrażarki również przedłużą żywotność próbek.

2. Wybielacze optyczne

Biel nie zawsze jest tym, czym się wydaje. Efekt ten jest spowodowany obecnością wybielaczy optycznych, czyli materiałów fluorescencyjnych, które producenci dodają, aby ich produkty wyglądały na bielsze.

spectrophotometer optical brightening agents

Tutaj mamy dwie białe koszule. Tkaniny wyglądają identycznie w świetle dziennym, ale biel wygląda zupełnie inaczej w świetle UV. Może to stanowić prawdziwy problem dla producentów, którzy montują produkty z części z różnych fabryk. Widać, że koszulki te zostały uszyte z materiałów pochodzących od różnych dostawców

Oto trzy wskazówki dotyczące kontrolowania wybielaczy optycznych:

  • Użyj kabiny oświetleniowej do kontroli surowców w różnych warunkach oświetleniowych, aby zidentyfikować problem przed produkcją lub montażem.
  • Skorzystaj również z kabiny oświetleniowej, aby sprawdzić gotowe produkty. Wyłapanie problemu teraz jest nadal tańsze niż po wysyłce.
  • Użyj spektrofotometru, który może rejestrować pomiary UV. Przenośny spektrofotometr Ci64 oferuje elastyczne rozmiary apertury i opcję dodania oświetlenia UV LED, aby rejestrować dokładne pomiary barw na tworzywach sztucznych, tekstyliach i papierach, które zawierają rozjaśniacze optyczne.

Obecność wybielaczy optycznych to nie tylko problem tekstyliów. Można je również znaleźć w papierze, opakowaniach, tworzywach sztucznych, farbach i powłokach oraz płynach. Przeczytaj nasz OBA blog, aby dowiedzieć się więcej.

3. Metameryzm

metamerism baseball field

To jest stadion Yankee. Jak ogrodnicy zmuszają trawę do wzrostu w dwóch różnych kolorach? Czy ostrożnie rozsiewają dwa różne rodzaje nasion traw, jasnozielone i ciemnozielone?

W tym przypadku to prawda, że po drugiej stronie trawa jest bardziej zielona. Dosłownie. Jeśli zmusisz ją do położenia się w jednym kierunku, zobaczysz jedną stronę źdźbła. Zmuś ją do położenia się w innym kierunku, a zobaczysz więcej końcówek. Zjawisko to nazywa się wyglądem gonio lub metameryzmem geometrycznym.

Wygląd gonio jest często widywany w tkaninach, zwłaszcza we włosach, sztruksie i satynach. Jeśli szczotkujesz włochatą powierzchnię materiału w jednym kierunku, zobaczysz jedną barwę. W drugą - zobaczysz inny odcień. Jak możesz sobie wyobrazić, teksturowane powierzchnie są trudne do zmierzenia. Spektrofotometr kulisty, taki jak spektrofotometr stacjonarny Ci7800 firmy X-Rite, może mierzyć światło odbite pod każdym kątem i obliczać pomiary barw, które ściśle odpowiadają temu, co widzi ludzkie oko.

4. Używanie niewłaściwego typu spektrofotometru

Aby wybrać odpowiednie urządzenie do pomiaru barwy, należy wziąć pod uwagę charakterystykę swoich próbek. Nie ma sposobu na wymienienie wszystkich przykładowych zmiennych, które mogą mieć wpływ na dane pomiarowe, ale oto kilka najistotniejszych do rozważenia:

  • Czy twoja próbka jest przezroczysta czy nieprzezroczysta? Ten blog wyjaśnia, jak wybrać między spektrofotometrem transmisyjnym a reflektancyjnym.
  • Czy Twoja próbka jest mokra czy sucha? Mokre przedmioty zwykle wydają się ciemniejsze, co może zakłócić pomiar. Mokre próbki mogą również zanieczyścić optykę, zakłócając przyszłe pomiary. Na tym blogu znajdziesz wskazówki, jak mierzyć mokre próbki
  • Jaka jest temperatura twojej próbki? Wiele pigmentów jest termochromatycznych, co oznacza, że próbki faktycznie zmieniają barwę, gdy stają się cieplejsze. Pomyśl o tym, jak zmienia się barwa podczas prasowania koszuli. Czasami gorący suchy odcinek wygląda mniej chromatycznie, dopóki nie ostygnie i odzyska trochę wilgoci. Nasz blog dotyczący termochromatyczności wyjaśnia, jak temperatura wpływa na pomiary barw

5. Brak procedur operacyjnych

Po zidentyfikowaniu jak największej liczby zmiennych stwórz procedury wokół nich. Umożliwi to wszystkim zaangażowanym w program kolorystyczny, zarówno na miejscu, jak i poza nim, kontrolę barwy w trakcie całego cyklu produkcyjnego.

  • Zrób szczegółową listę wszystkich możliwych scenariuszy.
  • Stwórz procedury, których każdy musi przestrzegać podczas pomiaru próbek.
  • Podziel się nimi ze wszystkimi zaangażowanymi w proces powstawania barwy.

W przeciwnym razie Twoje dane będą niejednoznaczne, a kontrola barw ucierpi.

Unikaj pułapek związanych z pomiarem barwy

Biorąc pod uwagę te pułapki podczas opracowywania procedur pomiaru i zarządzania barwą, masz większe szanse na uzyskanie dokładniej odwzorowanej barwy.
