Jak skrócić czas cyklu projektowania złożonych materiałów?
Projektanci przemysłowi mają trudności z dokładnym odtworzeniem tego, jak nowa barwa będzie wyglądała na ich finalnym produkcie, zwłaszcza przy złożonych materiałach i wykończeniach. Tworzenie wirtualnej wizualizacji jest oszczędnym i zrównoważonym sposobem na uzyskanie podglądu produktu końcowego i opinii osób zainteresowanych jeszcze przed rozpoczęciem produkcji.
Wyzwania
Podczas prezentowania nowych barw na swoich koncepcjach lub produktach, projektanci przemysłowi muszą sprawić by oczekiwania projektowe były odwzorowane w procesie produkcyjnym.
- Atrybuty barwy i wyglądu mogą się zmieniać w zależności od kształtu powierzchni i warunków oglądania
- Prototypy są drogie w produkcji i wymagają długich cykli zatwierdzania
- Tworzenie i wysyłanie prototypów ogranicza producentów pod względem liczby prezentowanych próbek barw
- Fizyczne prototypy pozostawiają lukę między początkowym zatwierdzeniem, a osiągalną barwą od koncepcji do produkcji
- Identyfikacja problemu z barwą po rozpoczęciu produkcji marnuje czas i materiały, a także spowalnia czas wprowadzenia na rynek
Rozwiązanie
Zamiast tworzyć prototypy, aby pokazać, jak materiał będzie wyglądał na finalnym produkcie, projektanci przemysłowi mogą użyć aplikacji desktopowej PANTORA do stworzenia dokładnej wirtualnej próbki. Pozwala to projektantom, menedżerom produktu, inżynierom, producentom i innym kluczowym osobom wizualizować barwę, połysk i fakturę powierzchni różnych rodzajów złożonych próbek oraz symulować sposób wizualizacji barwy, wyglądu i innych specjalnych cech na obiektach i formach trójwymiarowych w różnych warunkach oświetleniowych. Dzięki
formatowi AxF firmy X-Rite, ta symulacja może być wizualizowana w aplikacji PANTORA oraz importowana do narzędzi wizualizacyjnych i symulacyjnych firm trzecich do użycia w różnych branżach, w tym w produkcji trwałych dóbr konsumpcyjnych, wyrobów domowych i opakowań konsumenckich
Rezultaty
Tworzenie wirtualnego renderingu, który wykracza poza barwę, aby uchwycić pełny wygląd materiału, jest szybkim, łatwym i ekonomicznym sposobem na uzyskanie zaangażowania zainteresowanych stron.
- Ustala realistyczne oczekiwania, dokładnie charakteryzując barwę i inne cechy plastikowych materiałów, takie jak przezroczystość i nieprzezroczystość
- Umożliwia szybkie zatwierdzenie bez marnowania czasu i materiałów na prototypy
- Wizualizuje wiele komponentów, aby zapewnić harmonię między nimi
- Identyfikuje problemy z barwą przed rozpoczęciem produkcji, odnosząc je do wirtualnej repliki, która obejmuje różne powierzchnie, krzywe i krawędzie
- Ustanawia proces kontroli jakości recepturowania i produkcji, zapewniając spójność barwy
- Zapewnia szybkie i łatwe specyfikacje materiałowe oraz umożliwia ponowne wykorzystanie za pomocą cyfrowego repozytorium
Jak to działa

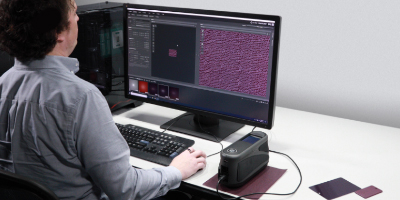

- Projektant korzysta z MA-T12 do pomiaru powłok, próbek ze skóry lub teksturowanych tworzyw sztucznych. Dzięki pomiarom wielokątowym, w pełni charakteryzuje zarówno barwę, jak i specjalne cechy, takie jak połysk, chropowatość lub inne cechy tekstury.
- PANTORA lokalizuje, pobiera i importuje materiały cyfrowe jako pliki AxF, aplikuje je na dowolną geometrię i renderuje w czasie rzeczywistym w wirtualnej scenie, zapewniając immersyjne doświadczenie oceny materiału.
- Projektant może przesłać wirtualny rendering do inżynierów, menedżerów produkcji, partnerów w łańcuchu dostaw i innych osób zainteresowanych w celu przeglądu i zatwierdzenia za pośrednictwem zewnętrznego oprogramowania do renderowania lub systemu PLM.
- Te cyfrowe materiały mogą być przechowywane, zarządzane, przeglądane i edytowane w formacie AxF z jednego scentralizowanego miejsca w celu tworzenia receptur na przyszłość oraz tworzenia materiałów marketingowych.
Featured Products
Aplikacja na pulpit, która ma na celu uproszczenie zarządzania dużą ilością skomplikowanych danych dotyczących barwy i wyglądu. Pełni rolę epicentrum procesów związanych z wyglądem, łącząc cyfrowe źródła danych materiałowych z oprogramowaniem do renderowania firm trzecich i systemami zarządzania cyklem życia produktu (PLM).
Dzięki dwunastu kątom pomiarowym i wbudowanej kamerze RGB kalibrowanej pod kątem barwy, zaawansowany spektrofotometr wielokątowy MA-T12 jest w stanie w pełni charakteryzować i potwierdzać cechy barwy, blasku, chropowatości i tekstury z najwyższym poziomem powtarzalności i reprodukowalności.
Oprogramowanie do renderowania firm zewnętrznych
Renderowane obrazy wykonane przy użyciu PANTORA mogą być oglądane przez marki i projektantów za pomocą oprogramowania renderującego obsługującego format AxF. Odwiedź naszą stronę internetową, aby uzyskać najnowszą listę dostawców: https://www. xrite.com/axf.
Zakończenie
PANTORA może pomóc producentom samochodów, elektroniki użytkowej i innym producentom w wizualizacji koloru i wyglądu ich próbek, aby zaprezentować więcej opcji na etapie projektowania i przyspieszyć zatwierdzanie. Dowiedz się więcej na https://www.xrite.com/pantora-software.
