Spektrofotometry stacjonarne mierzą w trybie transmisji i /lub odbicia w celu uchwycenia i ilościowego określenia barwy na nieprzezroczystych, przezroczystych i półprzezroczystych próbkach. Spektrofotometry refleksyjne mierzą barwę oświetlając powierzchnię próbki i mierząc procent odbicia widmowego o różnych długościach fal co 10 nanometrów.
Ten artykuł wyjaśnia, jak działa pomiar odbicia widmowego, dzięki czemu można określić, czy spełni on wymagania w zakresie pomiaru barwy i kontroli jakości.
Odbicie spektralne
Aby uchwycić pomiary barw w trybie odbicia, spektrofotometr emituje wszystkie długości fal światła (zakres długości fali od 360 do 750) poprzez błysk, a następnie mierzy światło odbite z powrotem, aby utworzyć ilościowy wykres tej barwy. Dominujące długości fal, które odbijają się z powrotem, wskazują barwę. Fiolety, indygo i błękity mają długość fali z zakresu od 400 do 550. Zieleń znajduje się pośrodku w zakresie długości fal: od 550 do 600. Żółcie, pomarańcze i czerwienie to najdłuższe widzialne długości fal. Rozjaśniacze optyczne i środki fluorescencyjne – spoza zakresu – osiągają szczyt na poziomie ponad 100%.
Kiedy używać pomiarów współczynnika odbicia
Spektrofotometry refleksyjne mierzą powierzchnie, które są całkowicie nieprzezroczyste. Ponieważ urządzenia te wychwytują odbite światło, zapewniają najdokładniejsze i odtwarzalne wyniki dla płaskich, matowych powierzchni. Lekki połysk nie przeszkadza, ale lustrzane powierzchnie dadzą niedokładne odczyty. To dlatego, że powierzchnie podobne do luster mają wysoki współczynnik odbicia lustrzanego, w którym padające światło odbija się w ten sam sposób.
Próbki farb
Większość farb pokrywa podłoże, więc nie można przez nie widzieć. Trzeba przeanalizować farbę za pomocą metody współczynnika kontrastu, aby sprawdzić, czy jest naprawdę nieprzezroczysta. Farby, które są nieprzezroczyste po nałożeniu na podłoże, są dobrym kandydatem do pomiarów barwy metodą odbicia.

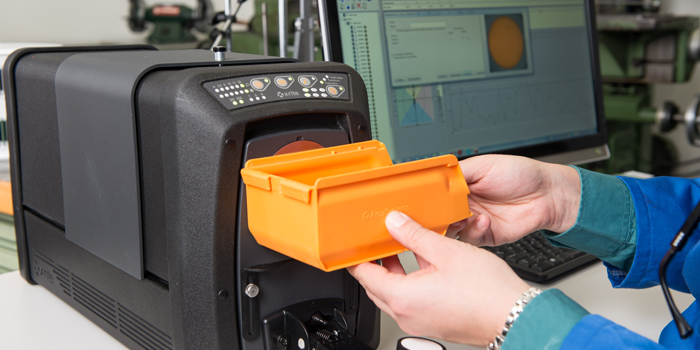

Próbki tworzyw sztucznych
Chociaż możemy nie być w stanie zobaczyć przez plastikową próbkę, może ona mieć zdolność przesyłania światła. Jeśli oświetlasz ją silnym światłem i trochę światła przebija, spektrofotometr transmisyjny jest lepszym wyborem.
Jeśli jesteś mniejszym producentem form lub tworzyw sztucznych, który wykorzystuje nieprzezroczyste materiały, możesz użyć pomiarów współczynnika odbicia. Jeśli jesteś przetwórcą tworzyw sztucznych, który potrzebuje możliwości pomiaru półprzezroczystych przedmiotów, takich jak cienkie warstwy, prawdopodobnie potrzebujesz spektrofotometru transmisyjnego.
Próbki tekstyliów
Amerykańskie Stowarzyszenie Chemików i Kolorystów Tekstylnych AATCC zaleca składanie próbek na cztery powierzchnie w celu uzyskania nieprzezroczystości dla dokładnych pomiarów powierzchni odbicia. Chociaż będzie to działać w przypadku sztruksu lub grubej tkaniny bawełnianej, spektrofotometr transmisyjny może być lepszym wyborem dla czystego lub cienkiego półprzezroczystego materiału nylonowego.
Spektrofotometry transmisyjne i refleksyjne X-Rite
Pomiary transmisji i współczynnika odbicia
Chociaż można mierzyć powierzchnie, które przepuszczają światło w trybie odbicia, należy pamiętać o przezroczystości próbki. Seria stacjonarnych sferycznych spektrofotometrów do pomiaru światła odbitego Ci7000 obejmuje cztery modele spełniające różnorodne potrzeby w zakresie pomiaru barw, z których wszystkie są zgodne z ASTM D2244.Spektrofotometry stacjonarne Ci7600, Ci7800 i Ci7860 mierzą zarówno w trybie transmisji, jak i odbicia światła i są idealne do pomiaru zarówno nieprzezroczystych, jak i półprzezroczystych próbek.
Tylko pomiary współczynnika odbicia

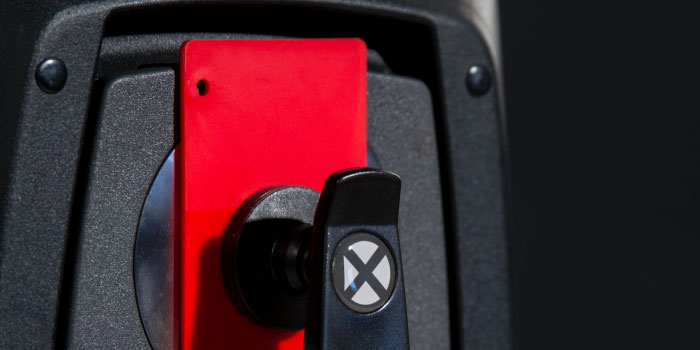

Jeśli potrzebujesz tylko uchwycić pomiary barwy powierzchni nieprzezroczystych materiałów, takich jak malowane części, spektrofotometr Ci7500 może być dobrym wyborem. Ten nowy model w serii to opłacalny spektrofotometr, który mierzy tylko w trybie odbicia.
Jeśli potrzebujesz urządzenia, które może rejestrować zarówno pomiary współczynnika odbicia powierzchni, jak i transmisji, Ci7500 nie będzie dobrym wyborem.
Na przykład:
- Wiele aplikacji lakierniczych wybiera spektrofotometry sferyczne, ponieważ są one bardzo dokładne, ale niekoniecznie muszą mierzyć światło przechodzące. W przypadku braku potrzeby pomiarów transmisyjnych, Ci7500 może być ekonomicznym wyborem.
- Jeśli mierzysz tylko męskie krawaty lub skórę, Ci7500 może wystarczyć do uchwycenia pomiarów powierzchni. Inaczej jest w przypadku pomiarów materiałów takich jak żagle słoneczne, parasole zewnętrzne lub namioty plażowe dla dzieci. Mimo, że wydają się one nieprzezroczyste, muszą zostać przetestowane pod kątem możliwości blokowania światła, więc Ci7500 nie będzie dobrym wyborem. Spektrofotometr Ci7600 i wyższe modele są zgodne z metodą testową ASTM 203 procedur blokowania światła.
Nadal nie jesteś pewien, czy potrzebujesz spektrofotometru refleksyjnego lub transmisyjnego? Przeczytaj nasz artykuł, aby uzyskać więcej informacji.
Dowiedz się więcej
Wiemy, że wybór odpowiedniego spektrofotometry stacjonarnego nie jest łatwą decyzją, zwłaszcza jeśli chodzi o zrozumienie skomplikowanych terminów, takich jak współczynnik odbicia, światło odbite, światło padające, odbicie rozproszone, wartości odbicia, światło rozproszone i pomiary transmisji.
Skontaktuj się z nami, aby omówić potrzeby w zakresie pomiaru barw i kontroli jakości dla zamierzonego zastosowania, a jeden z naszych ekspertów udzieli Ci pomocy.
