Comprendre l'accord inter-instrument

Posted October 03, 2019 by Mike Huda

L'accord inter-instrument est un élément très important à prendre en compte lors du choix des appareils de mesure de la couleur pour votre flux de travail. Malheureusement, c'est un sujet tellement technique qu'il entraîne beaucoup de confusion sur sa signification et son importance.

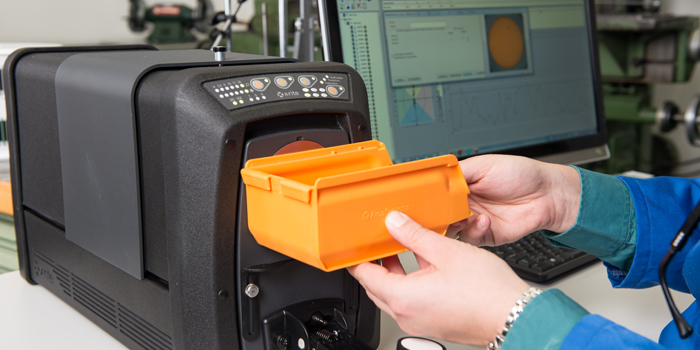

Ci7X00 Family

Le spectrophotomètre à sphère de paillasse Ci7860 est doté d’un accord inter-instruments de 0,06 Delta E* en moyenne, ce qui permet aux marques de créer des standards de couleurs de référence les plus précis.

Aujourd'hui, nous allons rendre les choses aussi simples que possible. Lisez ce qui suit pour savoir ce que signifie l’accord inter-instruments, en quoi il diffère d'autres termes comme la concordance intermodale et la répétabilité, et pourquoi vous devez vraiment en tenir compte dans votre flux de travail couleur.

  • L’accord inter-instruments vous indique avec quelle précision deux appareils de même marque et de même modèle peuvent répéter une mesure de couleur. La clé ici est "marque et modèle", ce qui signifie que vous comparez les mesures de deux instruments à sphère portables Ci64 ou de deux spectrophotomètres multiangle MA-T12.

  • La comparaison de la précision avec laquelle deux instruments différents, comme le Ci64 et le MA-T12, peuvent répéter une mesure est appelée accord intermodal.

  • Ensuite, il y a la répétabilité. Elle indique avec quelle précision un seul appareil peut répéter une mesure. Si vous utilisez le même appareil pour mesurer le même échantillon trois fois, quelle sera la corrélation entre ces trois mesures ?

Les principales causes de variations des couleurs dans la chaîne d'approvisionnement

Dans le cadre de la mesure de la couleur, certains facteurs contribuent à la variation des couleurs dans une chaîne d'approvisionnement.

Accord inter-instrument

Voici un exemple. Le Ci7860 a été spécialement conçu pour diminuer les écarts de couleurs entre les instruments, garantissant un contrôle de la couleur le plus précis et le plus régulier pour créer des standards de couleurs maîtres les plus précis. L'accord inter-instrument moyen publié est de 0,06 ΔE*ab. Cela signifie que si vous prenez une mesure avec un Ci7860, le résultat sera dans une tolérance de +/- 0,06 ΔE par rapport au centroïde - le centre géométrique du plan L*a*b* dans l'espace couleur.

Pour obtenir la mesure du centroïde, nous créons un standard maître et l'envoyons au National Institute of Standards (NIST) pour la certification de la traçabilité, puis nous construisons l’instrument autour de ces données exactes.

C'est ici que réside une grande partie de la confusion.

  1. Vous effectuez une mesure avec un Ci7860 et la différence est de +0,05 ΔE sur le côté +b* du centroïde. C'est acceptable.

  2. Vous effectuez une autre mesure du même échantillon avec un autre Ci7860, et la différence est de -0,05 ΔE du côté -b* du centroïde. C'est également acceptable.

  3. Cependant, lorsque vous comparez les deux mesures, elles sont en fait séparées de 0,1 ΔE. Cela ne signifie pas que l'un ou l'autre des appareils est hors tolérance. Ils mesurent tous deux dans le cadre de l'accord inter-instruments spécifié.

Accord intermodal

Nos clients rencontrent encore plus de problèmes lorsqu'ils utilisent différents appareils dans le même flux de travail couleur.

Pensez aux données qui sortent de l’instrument portable Ci64 par rapport au spectrophotomètre de paillasse Ci7860 plus précis. Comme ils utilisent des diamètres de sphères, des tailles de ports d'échantillonnage, des détecteurs et des sources lumineuses différents, il est presque impossible qu'ils aient une lecture exactement identique.

Cela dit, nous avons fait beaucoup d'efforts pour obtenir une concordance intermodale aussi étroite que possible entre nos appareils. Nos instruments de la série Ci6x et de la série SP en sont de bons exemples. Même s'il s'agit d'instruments différents, ils présentent une concordance intermodale assez étroite.

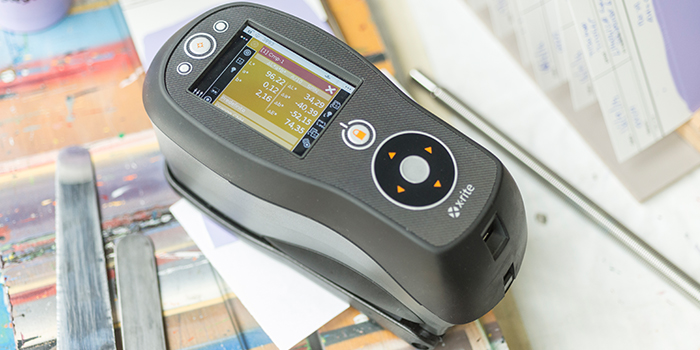

Ci64

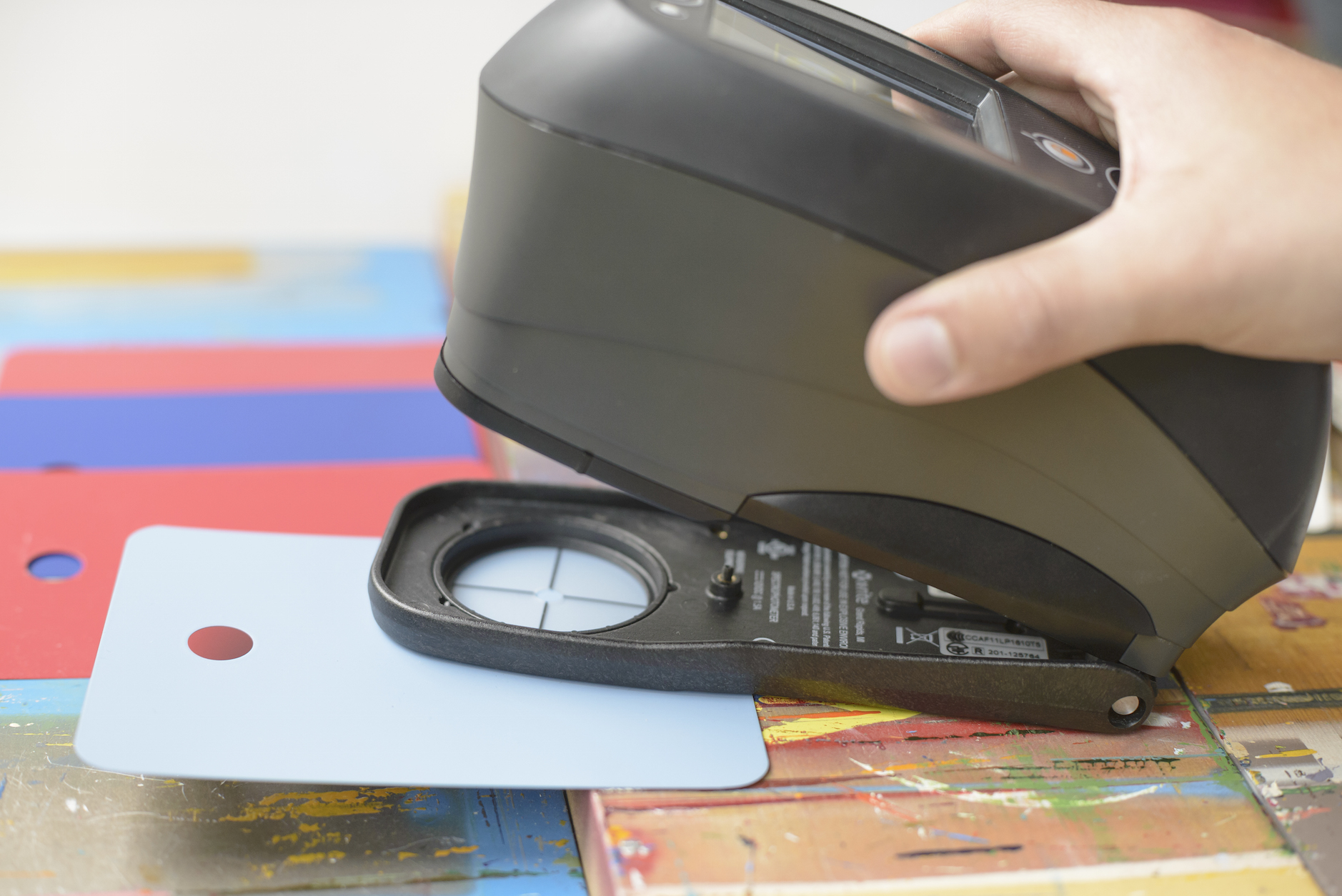

Notre Ci64 est notre spectrophotomètre à sphère portable le plus précis avec un accord inter-instrument moyen de 0,13 ΔE*ab.

Pourquoi est-ce important ?

Si vous travaillez dans une chaîne d'approvisionnement complexe avec plusieurs départements ou différents sites, vous connaissez bien le problème de l’irrégularité des couleurs. Souvent, cette irrégularité est due à l'utilisation de différents appareils pour spécifier, produire et contrôler la couleur.

Par exemple, si le propriétaire de la marque utilise le Ci7860 pour spécifier une couleur standard, puis que l'atelier utilise le Ci64 pour vérifier la précision de la production, vous ne comparez pas les mêmes choses. Multipliez cela par le nombre d'instruments différents utilisés dans la chaîne d'approvisionnement pour produire chaque couleur, et vous pouvez continuer à vous éloigner de plus en plus de la tolérance.

Si vous avez un accord intermodal, vous pouvez avoir plusieurs sites qui utilisent un seul standard numérique. C'est là que l'accord inter-instruments est le plus efficace.

Que peut-on faire ?

Comme vous pouvez l'imaginer, vous avez plus de chances d'obtenir les résultats ΔE les plus proches en utilisant un seul instrument avec une bonne répétabilité, mais la plupart des chaînes d'approvisionnement ont besoin de plus d'un appareil pour travailler de manière efficace et régulière. Voici quelques conseils pour établir un flux de travail couleur le plus précis possible dans un environnement multi-instruments.

  1. Dans la mesure du possible, utilisez les mêmes instruments dans l'ensemble de votre chaîne d'approvisionnement et chez vos fournisseurs.

  2. Assurez la répétabilité des instruments. Pour ce faire, vous devez les étalonner fréquemment - nous recommandons un étalonnage quotidien, mais il est parfois prudent de le faire toutes les huit heures. Vous devez également envoyer vos appareils pour une maintenance/certification programmée.

  3. Trouvez un terrain d'entente avec des standards physiques. Même si vous utilisez deux instruments différents, la comparaison avec le même standard lors des mesures fournira un ΔE mesurable et comparable.

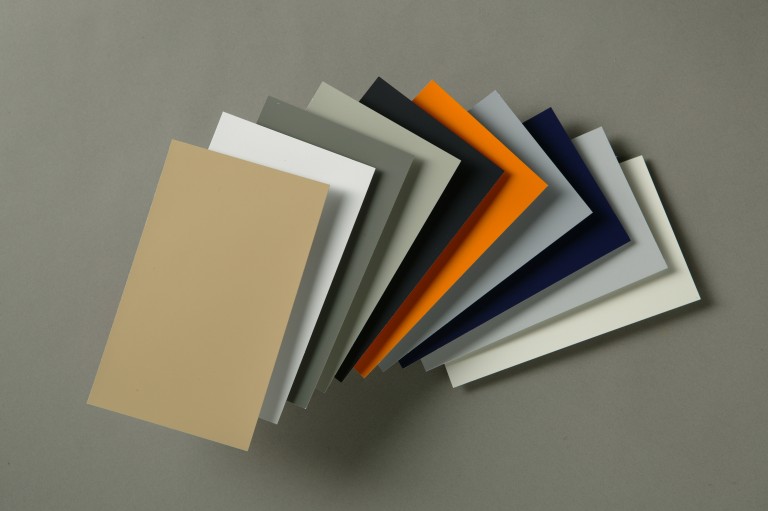

    Did you know Munsell Color creates custom standards?
    Saviez-vous que Munsell Color crée des standards personnalisés?

  4. Si vous êtes à cheval sur deux secteurs, comme la fabrication d'un collier de serrage en plastique pour maintenir une pièce imprimée, vous allez probablement rencontrer des instruments à géométrie différente. Demandez les mêmes données cibles, ou mieux encore, un échantillon physique pour la correspondance. Quel que soit l'instrument que vous utilisez, le ΔE de la cible sera précis.

  5. Ajoutez une solution comme NetProfiler pour optimiser les performances des appareils et réduire les variations entre les instruments. Cette solution facile à utiliser permet de réduire les erreurs coûteuses dues aux écarts de mesures, d'identifier les instruments nécessitant un entretien et d'éviter les couleurs inexactes en production. De plus, si vous gérez un parc d'instruments, le fait de les rapprocher tous du centroïde permet de rapprocher leurs lectures.

Le plus grand avantage de l'accord inter-instrument est la tranquillité d'esprit que vous ne pouvez obtenir autrement. Lorsque vos mesures sont reproductibles et traçables, vous pouvez vous fier à vos instruments et travailler en toute confiance.

Si vous êtes encore perplexe, ne vous inquiétez pas. Il s'agit d'un sujet technique. Contactez-nous et nous vous aiderons à trouver le meilleur équilibre entre la répétabilité, la concordance intermodale et l’accord inter-instrument pour vos besoins en matière de flux de travail couleur.
