Format Appearance eXchange Format (AxF)
La représentation numérique du matériau physique
Conceptualisez en toute confiance et communiquez aisément
Avec les fichiers AxF, il est possible de capturer, stocker, éditer et communiquer les caractéristiques de matériaux complexes à l’aide de données numériques à travers toutes les étapes du flux de conception numérique.
Le défi
Capturer les données d’apparence des matériaux dans un format de fichier unique, éditable et portable est un obstacle à la virtualisation des produits, surtout lorsque différents formats sont utilisés simultanément. Cette configuration pose un problème dans le cadre des processus nécessitant une régularité d’apparence. AxF est le premier format universel de communication des données numériques d’apparence.
La solution
AxF délivre un format standardisé de communication des données numériques d’apparence, compatible avec une variété de solutions CAO, PLM et de rendu 3D. Le format AxF intervient aux diverses étapes d’élaboration d’un produit : conception, développement, fabrication, vente et marketing. Véritable innovation du secteur, il aide les marques à raccourcir leur temps de cycle, à maîtriser leurs coûts et à assurer la régularité des couleurs et de l’apparence.
Constatez le résultat par vous-même
Le rendu du matériau ci-dessous est une image composite de plusieurs cartes (couleur diffuse, carte de normales, couleur spéculaire, rugosité, relations de Fresnel, rotation anisotrope, alpha, hauteur, carte de normales ClearCoat, etc.) utilisées pour créer des images 3D photoréalistes de matériaux complexes.
Quartz
1. Couleur diffuse 2. Couleur spéculaire 3. Rugosité 4. Carte de normales
Pied-de-poule
1. Rotation anisotrope 2. Couleur diffuse 3. Carte de normales 4. Rugosité 5. Couleur spéculaire
Cuir noir, gros grain
1. Rotation anisotrope 2. Couleur diffuse 3. Carte de normales 4. Rugosité 5. Couleur spéculaire
Cuir esprit sous-bois
1. Couleur diffuse 2. Rugosité 3. Couleur spéculaire 4. Carte de normales
Plaid rouge et vert
1. Rugosité 2. Couleur spéculaire 3. Carte de normales 4. Couleur diffuse
Intégration des conditions réelles
AxF est un format d’apparence non lié à un fournisseur. Évolutif et extensible, il assure un accès à de grands volumes de données et permet de définir des extensions sans compromettre la prise en charge existante d’applications tierces.
Précision et régularité
Les fichiers AxF permettent la communication des caractéristiques optiques à utiliser et à combiner dans PANTORA. La capture précise des données d’apparence du matériau permet de prendre les décisions clés concernant la couleur et le matériau plus rapidement et en toute confiance.
Stockage et partage
Le format AxF standardise le stockage et le partage des données relatives à l’apparence dont la couleur, la texture, la brillance, la réfraction, la translucidité, les effets spéciaux (iridescence) et la réflexion, entre des applications PLM, de CAO et de rendu de pointe.
Quartz
Pied-de-poule
Cuir noir, gros grain
Cuir esprit sous-bois
Plaid rouge et vert
À la recherche de plus d’échantillons ?
Vous trouverez des fichiers d’échantillons AxF supplémentaires dans notre bibliothèque d’échantillons AxF. Chaque échantillon comporte un matériau AxF, un exemple de rendu dans un environnement par défaut et des cartes supplémentaires à des fins de test. La bibliothèque inclut également des variantes pour flux SVBRDF, CarPaint et BTF.
Accéder à la bibliothèque d’échantillons
Visionneuse Pantora AxF

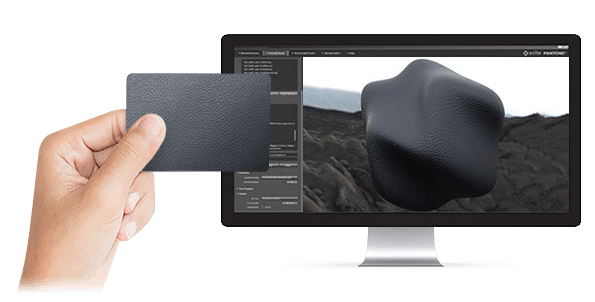

La visionneuse Pantora AxF permet aux utilisateurs de visualiser et d’intervertir des matériaux 3D dans une scène contrôlée proposant un rendu en temps réel. Nul besoin d’être un expert en conception graphique assistée par ordinateur. Il suffit de glisser et déposer les matériaux. Vous pouvez par ailleurs modifier l’éclairage afin de visualiser l’apparence d’un matériau dans différentes conditions. Un outil simple d’emploi et gratuit !
Accéder à la Pantora AxF visionneuseApplications utilisant le format AxF
AxF : un format qui fait partie intégrante de la solution de flux de production TAC
Capture
Capturer les caractéristiques d’apparence exactes est essentiel pour permettre aux usines de production, transports et infrastructures d’améliorer leur niveau de qualité et d’accélérer la mise sur le marché des produits. Le scanner TAC7 capture de façon précise les caractéristiques des matériaux, afin que le matériau virtuel présente les mêmes propriétés optiques que son homologue physique, quels que soient l’éclairage et le scénario, permettant ainsi de décliner le matériau à travers de multiples gammes et variantes de produits.
En plus du scanner TAC7, le format AxF est désormais compatible avec nos produits phares pour capturer encore davantage de caractéristiques d’apparence difficiles à mesurer, et gérer des données combinées dans un environnement mixte.
- MetaVue VS3200 : avec MetaVue VS3200, le format AxF facilite la mesure multispectrale des textures au niveau du pixel, afin de simplifier la mesure des textures.
- MA-T12 : avec le MA-T12, le format AxF permet de visualiser des échantillons texturés, notamment la texture des paillettes et le flop de la couleur.
- Série Ci7000 : le format AxF ouvre les possibilités avec la série de spectrophotomètres de paillasse Ci7000 pour capturer la transmission de la couleur sur les matériaux translucides et la couleur de réflexion sur les matériaux au spectre élevé.
Communication
PANTORA agit tel un hub de contrôle régissant l’ensemble des composants en créant des matériaux numériques pour des logiciels de rendu tiers ou encore des systèmes de gestion du cycle de vie des produits (PLM). À l’aide du nouvel éditeur de variantes leur permettant de combiner les attributs des échantillons, les fournisseurs de matériaux peuvent facilement proposer des bibliothèques numériques et créer des variantes de matériaux AxF à travers une ou plusieurs des fonctions de variation suivantes :
- Transfert de la structure de la surface
- Transfert de la rugosité en valeur volumétrique
- Transfert de la couleur via le rapport luminance / saturation
- Transfert de la couche de revêtement
- Remplacement de la couche de base
- Conversion en représentation uniforme
