Comment mesurer la couleur de la moquette sur l’ensemble du rouleau, tout au long de la production
Toute irrégularité dans la couleur de la moquette saute aux yeux après la pose. Une solution de contrôle des couleurs en ligne surveille la qualité de la couleur sur l’ensemble du rouleau pendant le cisaillement afin de corriger les problèmes de couleur avant l’expédition du rouleau.
Le défi
- La formulation des colorants et l’épaisseur de l’application peuvent affecter la couleur générale
- La couleur et l’apparence changent lorsque les fibres sont brossées
- La texture et les motifs de la moquette affectent la couleur générale
- La pose d’une moquette présentant des défauts entraîne des pertes coûteuses et nuit à la réputation du fabricant
La solution
Une solution de contrôle des couleurs en ligne aide les fabricants de moquette à identifier les problèmes chromatiques en cours de production afin d’apporter les corrections nécessaires aux colorants avant d’achever le revers. Le spectrophotomètre sans contact ERX130 se déplace sur un portique monté à une distance de 300 mm pour permettre l’alimentation facile d’un nouveau rouleau. Il couvre un grand champ de mesure de 90 mm pour assurer des valeurs stables. Alors que la ligne avance, il mesure la couleur en continu, de gauche à droite en passant par le centre grâce à la détection automatique des bords, et il rapporte la qualité de la couleur à travers le logiciel de contrôle qualité. Tout écart de couleur est ainsi détecté et affiché dans le sens du défilement sur la machine et en travers pour prouver la qualité de la moquette produite.
Le résultat
Pour une production mensuelle de 100 000 m2, un système en ligne peut :
- réduire les coûts des colorants, le gaspillage et les remises en fabrication à hauteur de ≈210 000 $/an ;
- détecter rapidement les problèmes de couleur pour éviter le gaspillage et économiser ≈260 000 $/an ;
- minimiser le travail de préparation et de mesure des échantillons à hauteur de ≈22 000 $/an ;
- atteindre un retour sur investissement en ≈8 mois.
Comment ça marche
- L’ERX 130 est monté sur un portique au-dessus de la ligne de production pour mesurer la couleur de gauche à droite, en passant par le centre, pendant que le rouleau avance.
- Les données de mesure sont envoyées au logiciel de contrôle qualité pour permettre aux opérateurs de vérifier la qualité et la régularité de la couleur avant l’expédition.
- Si la couleur est trop claire, le processus de teinture peut être répété pour obtenir une nuance conforme aux tolérances.
- Si la couleur est trop foncée ou si elle ne peut pas être corrigée par une nouvelle teinture, la moquette peut être vendue à un autre client ou comme second choix. Cela permet d’éviter les coûts associés à un retrait complet et de préserver la réputation du fabricant.
Produits recommandés

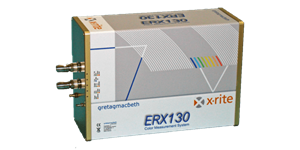

Ce spectrophotomètre sans contact durable possède une ouverture de 90 mm, un intervalle de longueur d’onde de 330 nm à 730 nm et une résolution optique de 1 nm. Il assure un excellent accord inter-instrument et une remarquable stabilité à court et long terme. Même en cas de textures extrêmes et de sens de brossage différents, il capture des mesures homogènes similaires à une géométrie d:8° pour des résultats fiables.

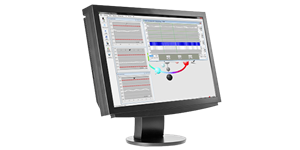

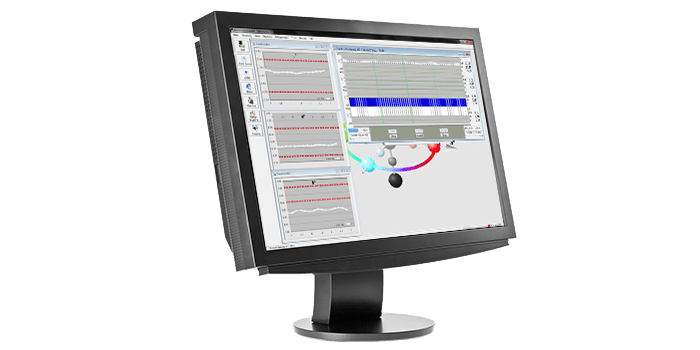

Logiciel ESWin Quality Control
Logiciel de contrôle qualité utilisé pour commander les instruments de mesure et calculer les données colorimétriques par pas de 1 nm, permettant aux opérateurs de la machine de vérifier la conformité de la couleur aux tolérances. Il suit les données colorimétriques pour évaluer les lots de production et les diviser en catégories.
Obtenez des couleurs réussies
Une solution X-Rite de contrôle des couleurs en ligne permet aux fabricants de moquette de surveiller la qualité des couleurs sur l’ensemble du rouleau pendant le cisaillement afin de corriger les problèmes de couleur avant l’expédition du rouleau.
