L’importance de l’étalonnage des spectrophotomètres

Posted November 03, 2022 by Mike Huda

Pourquoi étalonner votre spectrophotomètre ?

Pour la plupart, les instruments de mesure de la couleur d’aujourd’hui sont 100 % numériques. En fait, ils ne comprennent que très peu de composants analogiques, à l’exception des ampoules. Bien qu’ils soient plus stables que leurs prédécesseurs analogiques, les spectrophotomètres actuels présentent des tolérances beaucoup plus étroites et ils ont besoin d’un étalonnage régulier pour rester dans ces spécifications strictes.

Exactitude de longueur d’onde, faisceau lumineux, standard d’étalonnage

Stabilité de l’ampoule

Au fur et à mesure que vous utilisez votre instrument et que l’ampoule s’allume et s’éteint, ses caractéristiques commencent à changer. L’étalonnage du spectrophotomètre compense ces variations de la capacité de l’ampoule à créer de la lumière. Un étalonnage minutieux permettra à l’instrument de rester stable pendant de nombreux mois, voire des années, jusqu’à ce que l’ampoule arrive en fin de vie.

spectre visible, passage de la lumière, analyse, mesures

Entretien de la céramique et de l’optique

L’instrument contient les paramètres de deux points connus dans l’espace chromatique : un blanc défini et un noir défini. À l’usine, des courbes de réflectance complètes ont été créées pour définir la céramique d’étalonnage blanche et le point noir à l’intérieur du piège à lumière. Ces emplacements exacts du blanc et du noir sont programmés directement dans l’appareil pour l’étalonnage.

Si la céramique blanche est un peu sale, le point blanc descend sur l’axe horizontal vers le noir. Non seulement le point blanc descend, mais tous les points le long de cette ligne baissent avec lui à des degrés divers.

Si le point noir monte parce qu’il y a de la poussière dans le piège, il se déplace vers le haut, vers le blanc. Lorsque le profil de la ligne est modifié, chaque point le long de cette ligne est altéré. Les erreurs de conformité peuvent vous amener à envoyer à vos clients des produits qui ne passeront pas l’inspection. Et les faux rejets entraîneront des retouches qui ne sont pas nécessaires. C’est pourquoi vous devez veiller à ce que le piège soit dépoussiéré et à ce que la céramique soit parfaitement propre.

Considérez la céramique d’étalonnage comme un précieux dispositif optique, car c’est le cas. En général, les fabricants suggèrent de nettoyer la céramique d’étalonnage avec de l’eau chaude et un chiffon propre et non pelucheux, mais suivez les instructions du manuel d’utilisation de votre instrument.

Dans un environnement tel qu’une imprimerie manipulant de l’encre, où les films de peinture peuvent être un problème, ou encore où les compresseurs soufflent des gaz et des huiles inconnus dans l’air, l’eau seule peut ne pas être suffisante. Vous pouvez utiliser des lingettes spécialement conçues pour les lunettes ou les lentilles d’appareil photo, humidifiées avec de l’alcool isopropylique. Frottez doucement la céramique d’étalonnage blanche jusqu’à ce qu’elle soit parfaitement propre, et elle séchera rapidement sans résidus.

À quelle fréquence devez-vous étalonner votre spectrophotomètre ?

La plupart des instruments sont dotés d’une minuterie intégrée que vous pouvez régler pour contrôler l’intervalle entre deux étalonnages. Vous pouvez la programmer pour un certain nombre d’heures, par exemple 8, 12 ou 24, ou étalonner manuellement votre spectrophotomètre lorsque vous le jugez nécessaire. Établissez un programme en fonction de votre flux de production couleur et de votre environnement. Si vous prenez votre service avec un instrument que quelqu’un d’autre a utilisé, vous devez l’étalonner.

Certains instruments vous permettent de vérifier l’étalonnage depuis le spectrophotomètre, sans aucun logiciel. Par exemple, la série Ci60 intègre une céramique verte avec des numéros associés. Assurez-vous que la céramique est propre, réglez l’instrument sur les valeurs appropriées et mesurez-la. Si votre instrument indique une fourchette de 10 à 15 centièmes des valeurs L*a*b* pour la composante spéculaire incluse et exclue, l’étalonnage n’est pas nécessaire. Mais si vous constatez que votre cible ne mesure pas au moins 2/10e des valeurs imprimées, il est temps de procéder à un nouvel étalonnage.

spectre, équipement, étalonnage des spectrophotomètres

Étalonnage des spectrophotomètres et conformité ISO

Un programme régulier d’étalonnage permettra à votre spectrophotomètre de fonctionner correctement pendant un certain temps, mais vous devez néanmoins le faire réviser pour maintenir ses performances et garantir sa précision. La certification d’usine vous donnera, ainsi qu’à vos clients, la garantie que les mesures et les performances de votre instrument sont conformes à ce qu’elles devraient être. En tant qu’entreprise certifiée ISO 9001, X-Rite recommande de procéder à la certification d’usine une fois par an. De nombreux clients exigent une preuve de certification lorsqu’ils choisissent un fournisseur.

Consultez notre article Prenez soin de votre spectrophotomètre pour en connaître les détails et savoir comment X-Rite peut vous aider.

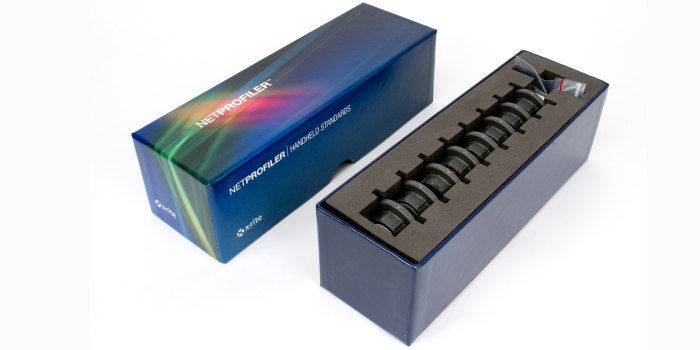

NetProfiler

Les erreurs dans les mesures peuvent résulter d’un grand nombre de facteurs différents, mais la plupart peuvent être corrigées à l’aide d’un étalonnage. NetProfiler est une solution dématérialisée associant un système de logiciels et de standards de couleurs qui permet d’ajuster et de valider facilement les performances de vos spectrophotomètres, depuis le confort de votre propre site, afin de garantir que tout votre parc est étalonné et fonctionne parfaitement. NetProfiler optimise aussi automatiquement les performances des instruments pour corriger les problèmes dus à l’âge, à l’usure ou aux conditions ambiantes, et identifie les instruments qui nécessitent un entretien afin d’éviter toute production non conforme du point de vue de la couleur.

services, résultats des tests, écart-type, standards d’étalonnage, standards d’étalonnage des spectrophotomètres

Offres de service et de maintenance X-Rite

X-Rite fabrique et prend en charge des solutions de mesure de la couleur pour les marchés internationaux où la couleur et l’apparence sont primordiales. Nous fabriquons et entretenons chaque produit dans un environnement qui respecte les standards les plus élevés et les tolérances les plus strictes. Notre processus de fabrication « lean », notre philosophie Six Sigma et nos certifications ISO 9001 et 17025 vous donnent la certitude que chaque instrument X-Rite fonctionnera conformément aux attentes.

X-Rite est une entreprise accréditée par ISO/IEC 17025:2005 pour certifier vos spectrophotomètres. Lorsque vous nous envoyez votre instrument, un technicien certifié X-Rite vérifie et documente ses performances à l’arrivée, l’inspecte et le nettoie, teste la précision des mesures et confirme sa répétabilité et sa régularité. Votre instrument vous sera retourné avec un autocollant daté ou une certification papier de la traçabilité NIST au blanc standard.

Nos centres de service et nos sites de partenaires certifiés mondiaux disposent de nos outils de test les plus avancés, y compris de zones de service à température et humidité contrôlées. Nos opérations optimisées garantissent la restitution de votre instrument dans les meilleurs délais.
