Les spectrophotomètres de paillasse mesurent en mode transmission et/ou réflexion pour capturer et quantifier la couleur sur des échantillons opaques, transparents et translucides. Les spectrophotomètres en réflexion mesurent la couleur en projetant de la lumière sur la surface de l’échantillon et en mesurant le pourcentage de réflexion spectrale des différentes longueurs d’ondes par incréments de 10 nanomètres.
Ce blog explique le fonctionnement d’une mesure en réflexion spectrale de façon à la comparer à vos besoins en mesure de la couleur et en contrôle qualité.
Réflexion spectrale

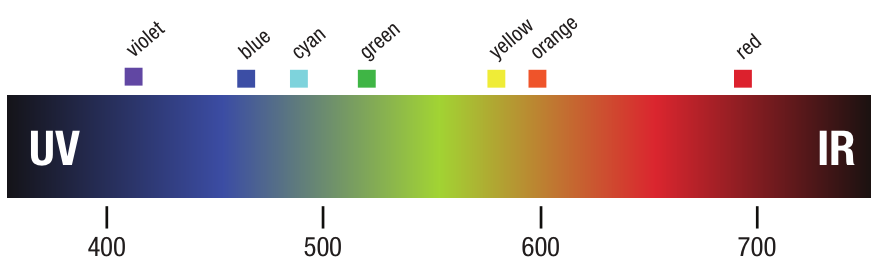

Pour mesurer la couleur en mode réflexion, un spectrophotomètre projette toutes les longueurs d’ondes de la lumière (de 360 à 750) à travers le flash, puis mesure la lumière réfléchie pour créer un graphique quantifié de la couleur. Les longueurs d’ondes dominantes réfléchies désignent la couleur. Les tons violets, indigo et bleus ont une plage de longueurs d’ondes réduite, comprise entre 400 et 550. Les verts se situent au centre, avec une longueur d’ondes entre 550 et 600. Les nuances de jaune, d’orange et de rouge possèdent les plus grandes longueurs d’ondes visibles. Les azurants optiques et les agents fluorescents, les extrêmes, culminent à plus de 100 %.
Quand recourir aux mesures en réflexion
Si vous mesurez des surfaces totalement opaques, un spectrophotomètre en réflexion peut parfaitement convenir. Comme les instruments à réflexion spectrale capturent la lumière réfléchie, ils fournissent les résultats les plus précis et reproductibles pour les surfaces plates et mates. Une légère brillance ne présente pas de problème, mais les surfaces réfléchissantes donneront des résultats inexacts. En effet, leur réflexion spéculaire étant élevée, la lumière incidente se reflète aussi.
Échantillons de peinture
La plupart des peintures couvrent le support de manière à ce que rien ne passe au travers, mais il convient de les analyser à l’aide de rapports de contraste pour déterminer si elles sont réellement opaques. Les peintures qui restent opaques une fois appliquées sur un support sont particulièrement adaptées aux mesures de la couleur en réflexion.
Échantillons de plastique
Bien qu’il ne soit pas possible de voir à travers un échantillon de plastique, celui-ci peut avoir la capacité de transmettre la lumière. Si vous l’approchez d’une source lumineuse puissante et qu’un peu de lumière transparaît, choisissez plutôt un spectrophotomètre à transmission.
Si vous travaillez exclusivement avec des matériaux opaques pour le moulage ou la transformation de matières plastiques, vous pouvez envisager la mesure en réflexion. Mais si vous êtes également amené à mesurer des éléments translucides comme des films souples, vous avez probablement besoin d’un spectrophotomètre à transmission.
Échantillons textiles

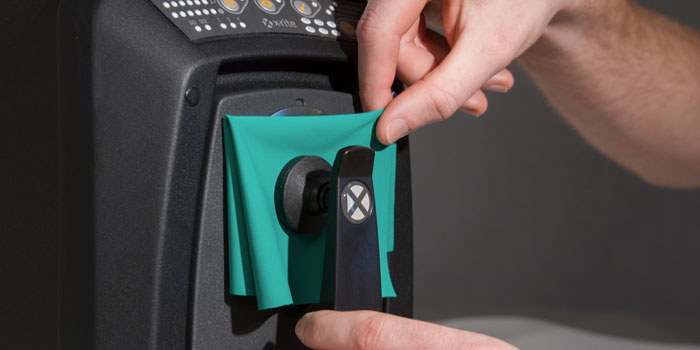

L’AATCC recommande de plier les échantillons en quatre afin de gagner en opacité pour des mesures de surface précises en réflexion. Si cette méthode convient pour un velours côtelé ou un tissu en coton épais, un spectrophotomètre à transmission peut se révéler un meilleur choix pour un tissu en nylon transparent ou semi-transparent.
Les spectrophotomètres X-Rite de mesure en modes transmission et réflexion
Mesures en modes transmission et réflexion
Vous pouvez mesurer des surfaces qui transmettent la lumière en mode réflexion mais vous devez tenir compte de la translucidité de l’échantillon. La série Ci7000 de spectrophotomètres à sphère de paillasse en mode réflexion compte quatre modèles pour répondre aux différents besoins de mesure de la couleur, tous conformes à la norme ASTM D2244. Les spectrophotomètres de paillasse Ci7600, Ci7800 et Ci7860 mesurent à la fois en mode transmission et en mode réflexion, ce qui est idéal si vous manipulez aussi bien des échantillons opaques que translucides.
Mode réflexion uniquement

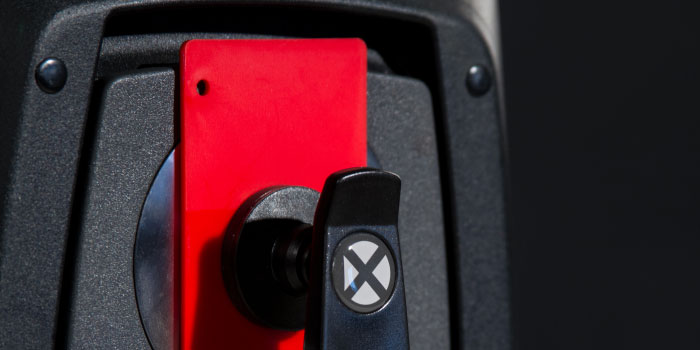

Si vous n’avez besoin que de mesurer la couleur de surfaces de matériaux opaques, comme des pièces peintes, le spectrophotomètre Ci7500 peut constituer un bon choix. Ce premier modèle de la série est un spectrophotomètre abordable qui ne mesure qu’en mode réflexion.
Si vous avez besoin d’un instrument capable de mesurer à la fois la réflectance et la transmission d’une surface, le Ci7500 ne vous conviendra pas.
Par exemple:
- De nombreuses applications de peinture ont recours aux spectrophotomètres de paillasse pour leur grande précision, mais n’ont pas nécessairement besoin de mesurer la transmission. Si vous ne prévoyez jamais de mesures en transmission, le Ci7500 peut constituer un choix économique.
- Si vous travaillez exclusivement avec des cravates ou du cuir, le Ci7500 est suffisant pour les mesures de surfaces. Cependant, si vous mesurez des matériaux pour des voiles solaires, des parasols ou des tentes anti-UV pour enfants, qui semblent opaques mais dont la capacité à bloquer la lumière doit être testée, le Ci7500 n’est pas adapté. Les modèles Ci7600 et supérieurs sont conformes à la méthode d’essai ASTM 203 des procédures de blocage de la lumière.
Vous hésitez toujours entre un spectrophotomètre en réflexion et un spectrophotomètre en transmission ? Lisez notre blog pour plus d’informations.
En savoir plus
Choisir le bon spectrophotomètre de paillasse n’est pas une décision facile, surtout lorsque cela implique de comprendre des termes complexes comme la réflectance, la lumière réfléchie, la lumière incidente, la réflectance diffuse, les valeurs de réflectance, la lumière réfléchie de manière diffuse et les mesures en transmission.
Contactez-nous pour étudier vos besoins en mesure de la couleur et de contrôle qualité de l’application que vous envisagez. L’un de nos experts pourra vous aider.
