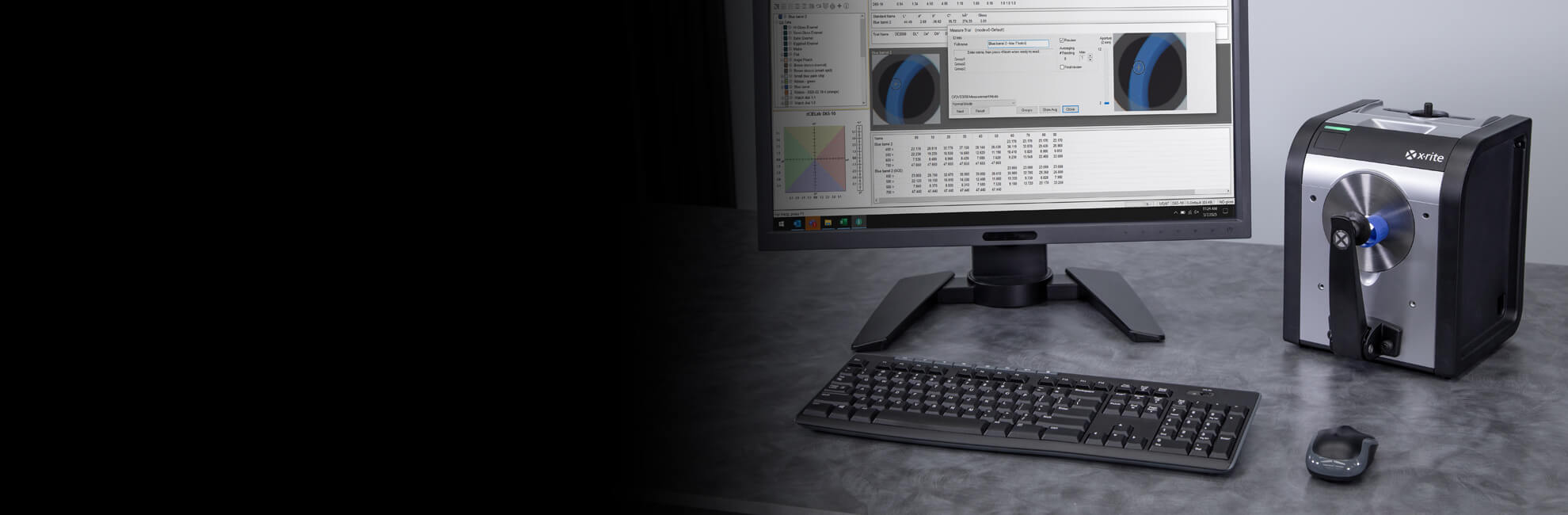

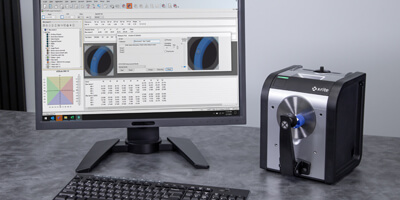

Mesurez en toute confiance des pièces détachées de petite taille et de forme irrégulière
Les fabricants d’équipements automobiles intérieurs, de biens de consommation, de composants d’emballage et de plastiques s’appuient sur des données colorimétriques précises pour maintenir la régularité de leurs produits. Toutefois, lorsqu’il s’agit d’objets de petite taille tels que des boutons, des attaches, des fils, des tiges ou d’autres petites pièces moulées, les instruments de paillasse traditionnels ont souvent du mal à effectuer des mesures fiables. Des facteurs tels que la courbure, des zones de référence étroites, des géométries complexes et un positionnement instable rendent les contrôles visuels incohérents et les mesures numériques difficiles.
Le CiF3200 a été conçu pour combler cette lacune en offrant des capacités d’imagerie, des ouvertures virtuelles et une référence Smart Spot pour aider les équipes de production et de contrôle qualité à mesurer facilement ces pièces détachées.
Le défi
Les fabricants des secteurs de l’automobile, des biens de consommation et du plastique ont souvent besoin de mesurer des composants de petite taille ou de forme irrégulière : boutons, molettes, tubes fins, fils, attaches et pièces moulées. Les instruments traditionnels se heurtent à plusieurs difficultés :
- La zone de référence est plus petite que les ouvertures de taille fixe.
- Les géométries courbes ou irrégulières ne sont pas planes ou stables.
- Les contrôles visuels sur des composants de petite taille sont très subjectifs.
- La création d’échantillons gaspille des matériaux et correspond rarement à la géométrie réelle de la pièce.
Il est donc difficile d’obtenir une mesure reproductible et fiable pour le contrôle qualité.
La solution
Le contrôle qualité des pièces détachées de petite taille et complexes repose souvent sur un jugement visuel ou des méthodes de mesure incohérentes, ce qui augmente les risques et les remises en fabrication. Le CiF3200 fournit une mesure objective et reproductible en donnant aux équipes de contrôle qualité la possibilité de surveiller la zone de mesure avec précision.
Le ciblage vidéo à l’écran permet aux opérateurs de vérifier exactement l’endroit où la couleur est mesurée, en évitant les bords, les reflets, la texture ou les couleurs adjacentes qui risquent de compromettre les résultats. Les ouvertures virtuelles réglables (2 à 12 mm) isolent uniquement la zone désirée, ce qui permet d’effectuer des mesures précises sur des pièces de petite taille ou courbes sans couvrir la totalité de l’échantillon.
Pour les surfaces complexes, le mode Smart Spot stabilise les mesures en compensant les ombres et la texture. L’extraction automatique multicolore capture plusieurs couleurs en une seule mesure et isole des zones d’à peine 0,5 mm, garantissant ainsi une évaluation régulière des pièces complexes.
Les images de mesure sont sauvegardées avec les données spectrales pour créer une traçabilité claire, facilitant le reporting du contrôle qualité, l’analyse et l’uniformisation entre les fournisseurs. Les équipes peuvent ainsi prendre des décisions sûres et basées sur des données, pour le contrôle qualité des petites pièces détachées.
Les résultats
Grâce à ces fonctionnalités avancées, les équipes chargées de la qualité bénéficient d’améliorations tangibles en termes de précision, de rapidité et de confiance, même lorsqu’elles travaillent avec les matériaux et les types d’échantillons les plus exigeants.
- Répétabilité accrue sur les échantillons de petite taille, courbés ou de forme irrégulière
- Décisions plus rapides lors du contrôle qualité grâce à la confirmation visuelle de la zone de mesure exacte
- Traçabilité de l’historique des mesures grâce au stockage des images dans Color iQC
- Réduction des remises en fabrication grâce à l’amélioration des références et à l’absence d’ombre dans le mode Smart Spot
- Uniformisation fiable entre les équipes et les sites de production à l’autre grâce à une vérification régulière à l’aide de NetProfiler
- Moins de rejets de la part des clients, car les données colorimétriques numériques remplacent les contrôles visuels subjectifs
Comment ça marche
- Les opérateurs choisissent une ouverture virtuelle de seulement 2 mm pour isoler des zones de référence de petite taille sans avoir besoin d’une couverture physique des ports.
- Le ciblage vidéo en direct permet aux opérateurs de positionner précisément les formes difficiles et d’éviter les ombres ou les artefacts avant de capturer les données.
- Vous pouvez mesurer plusieurs couleurs à partir d’une seule lecture (idéal pour les icônes, les étiquettes, les bordures ou les graphiques imprimés), en enregistrant chaque couleur extraite comme essai ou standard dans Color iQC.
- Les images avec correction de couleur sont automatiquement enregistrées à chaque lecture afin de créer une traçabilité visuelle, de faciliter les approbations et d’améliorer la répétabilité entre les équipes et les opérateurs.
- NetProfiler permet de vérifier et d’optimiser régulièrement les performances de l’instrument CiF3200, afin d’obtenir des résultats réguliers dans le temps, au sein des équipes et sur les différents sites.
Produits recommandés
Le CiF3200 établit une nouvelle référence en matière de contrôle qualité avec une précision de 2 mm et une mesure par extraction multicolore pour les échantillons petits et complexes dans divers secteurs.
Logiciel de contrôle qualité qui compare et analyse les données spectrales pour suivre les tendances, assurer la régularité des couleurs sur chaque site, et évaluer les fournisseurs tout au long de la chaîne d’approvisionnement.
Logiciel d’assurance qualité qui vérifie et optimise les performances de tous les instruments de colorimétrie connectés, pour plus d’homogénéité d’un instrument à l’autre.
