Farbmessung auf zylinderförmigen Objekten
Herausforderung
Auf zylinderförmigen Objekten, wie Bechern, Dosen, Banderolen, Flaschen und Röhren, kann die Farbkontrolle ein schwieriges Unterfangen sein. Da sich bei der Farbmessung auf gebogenen Flächen Fehler einschleichen können, schneiden viele Hersteller ein Stück aus dem fertigen Produkt und legen es zur präzisen Farbmessung auf eine flache Oberfläche. Dieses Verfahren ist allerdings zeit- und kostenaufwendig, weil das Zuschneiden von Proben mehrmals pro Stunde an jeder Druckmaschine wiederholt werden muss. Zudem birgt es unerwünschte Sicherheitsund Verletzungsrisiken für die Mitarbeiter, die Proben zuschneiden, und hat unnötigen Ausschuss zur Folge.
Lösung
Mit seinem Proben-Positionierungsarm ist der Becher- und Zylinderhalter von X-Rite eine integrierte, benutzerfreundliche Lösung zur zuverlässigen Farbmessung mit unseren leistungsstarken tragbaren Spektralfotometern der eXact- und Ci6x-Serie. Zur präzisen Messung hält der Arm eine zylinderförmige Probe in der richtigen Höhe und im richtigen Winkel.
- Kein zeitaufwendiges Zuschneiden von Proben, kein Ausschuss
- Verringerung des Verletzungsrisikos für Mitarbeiter
- Konkret verwertbare Messdaten zur Farbkontrolle während der Produktion
- Mögliche Messung verschiedenster opaker Materialien, einschließlich Plastik, Schaumstoff, Folie und Papier, bei Verwendung mit einem Spektralfotometer der eXact-Familie
- Mögliche Messung von Proben mit strukturierten, reflektierenden, lichtdurchlässigen und transparenten Oberflächen mit dem ISO-konformen Munsell Backing Material (Unterlagen) bei Verwendung mit einem Spektralfotometer der Ci6x-Familie.
Ergebnisse
Ein Kunde von X-Rite, der Plastikbecher bedruckt, konnte mit dem Becherund Zylinderhalter und dem Spektralfotometer eXact von X-Rite 12 Mannstunden pro Tag einsparen. Zur Ermittlung dieser Einsparung berechnete er den Zeitaufwand für das Ausschneiden einer Probe aus jedem Becher und Messen auf einer flachen Oberfläche – multipliziert mit der Anzahl von Farbkontrollen pro Stunde und Druckmaschine. Neben dieser erheblichen Kostenersparnis kann er jeden Tag unzählige Becher einsparen, weil er alle Probenbecher verpacken und verkaufen und so die Umwelt schonen kann.
Funktionsweise

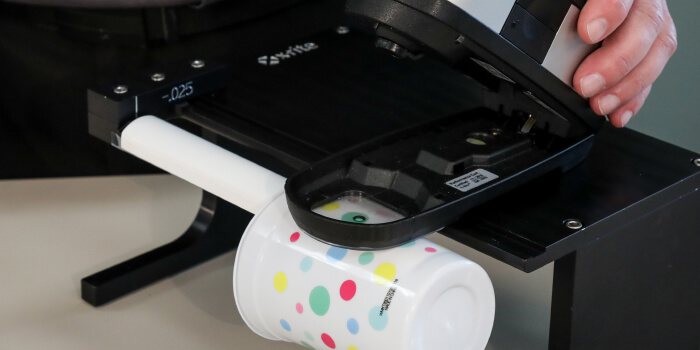

Der Becher- und Zylinderhalter von X-Rite hält zylinderförmige Proben horizontal und in der gleichen Höhe wie das Spektralfotometer – in perfekter Messposition. Der Positionierungsarm lässt sich auf Proben mit einer Dicke von 0,635, 1,143 oder 2,45 mm einstellen.
Die Messöffnung des Spektralfotometers über dem Halter wird auf die Probe ausgerichtet. Zur Messung an verschiedenen Stellen kann die Probe bewegt und gedreht werden. Da die Oberfläche des Proben-Positionierungsarms flach ist, können flexible Proben bei der Messung flach an die Oberfläche angedrückt werden.
Für konstante Messungen bei transparenten, nicht zu 100 % opaken Proben ist der Arm mit Munsell Backing Material beschichtet, damit sich Hintergrundfarben nicht auf die Messung auswirken können.
Empfohlene Produkte
Das präziseste tragbare Kugelspektralfotometer von X-Rite bietet gleichzeitige SPEX/SPIN-Messungen (mit/ohne Glanzeinschluss), korrelierte Glanzwerte und eine UV-Option zur genauen Messung verschiedenster Oberflächen von Produkten und Verpackungen.
Spektralfotometer eXact Standard oder Advanced von X-Rite
Als Nonplusultra für tragbare Farbmessung in der Druck- und Verpackungsindustrie nutzt dieses tragbare Spektralfotometer mit 45°/0°-Geometrie jobbasierte Tools unter Einhaltung von Industriestandards zur besseren Prozesssteuerung.
Diese individuelle Auflage hält ein Spektralfotometer der Ci60- oder eXact-Serie in der richtigen Höhe und Ausrichtung für präzise Farbmessungen auf Bechern und zylinderförmigen Objekten.

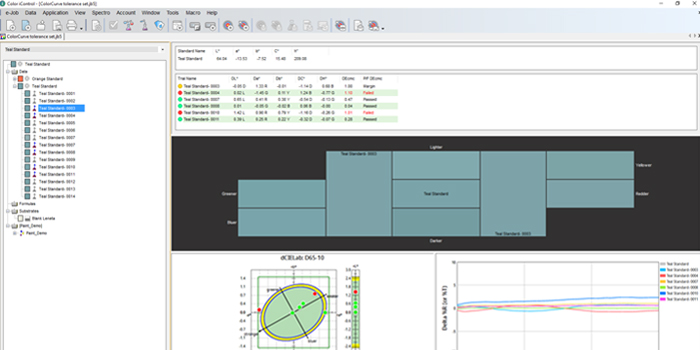

Diese Softwaresuite für die Qualitätskontrolle und -sicherung hilft Markenartiklern, Designagenturen, Dienstleistern in der Medienvorstufe, Druckplatten- und Farbherstellern sowie Druckereien beim Farbmanagement und bei der verlässlichen Farbgebung.
Durch die Einhaltung enger Toleranzen und die Überwachung von Farben von der Spezifikation zu Materiallieferanten bis zur Herstellung und Montage sorgt diese Software dafür, dass das gewünschte Design bis zum Endprodukt umgesetzt wird.
Geschäftserfolg durch zuverlässige Farbmessung
Mit dem Becher- und Zylinderhalter von X-Rite und einem Spektralfotometer der eXact- oder Ci6x- Serie können Verpackungsdruckereien und industrielle Hersteller zylinderförmige Proben für zahlreiche Anwendungen problemlos messen, den Zeitaufwand für die Farbmessung verringern und unnötigen Ausschuss vermeiden. Diese kombinierte Lösung lässt sich auch in andere Lösungen von X-Rite integrieren, wie u. a. die InkFormulation-Software, ColorCert, NetProfiler und die Qualitätssicherungssoftware Color iQC, um die Arbeitsabläufe in der Fertigung weiter zu optimieren.
