Modell-Nr. : tac-tac

TAC7

Zum Scannen von Wirkungseigenschaften

Der TAC7-Scanner erfasst und speichert Farbe, Struktur, Glanz und andere Oberflächeneigenschaften von physischen Materialproben.

Erfassung von Materialien, unglaublich realistisch

Die Messung der charakteristischen Aussehensmerkmale von Materialien ist von größter Bedeutung für die Qualitätsoptimierung und schnellere Markteinführung. Durch die präzise Messung der Eigenschaften physischer Materialproben erstellt der TAC7-Scanner digitale Materialdateien, die sich innerhalb des gesamten Workflows vom Design bis zur Produktion einfach weiterleiten lassen.

Vorteile:

  • Erfassung physischer Materialeigenschaften, wie Farbe, Struktur, Glanz, Transluzenz und Transparenz, in einem digitalen Format
  • Einfache Verwaltung von Proben durch die Nutzung digitaler Materialbibliotheken
  • Präzise digitale Materialspezifikationen zur Verbesserung der Produktqualität und bessere Kommunikation mit allen Beteiligten zur Verkürzung der Design-Freigabezyklen und Beschleunigung der Markteinführung
  • Verringerung des Zeitaufwands für manuelle Korrekturen von gescannten Materialien
  • Präzisere Wiedergabe und höhere Produktqualität
Mit dem TAC7-Scanner können Designer die Realität physisch korrekt abbilden. Angefangen von Spezialeffektpigmenten bis zu synthetischen Stoffen ermöglicht dieser Scanner die Messung und digitale Kommunikation physischer Materialeigenschaften, wie Farbe, Glanz und Textur, für unglaublich realistisch wirkende 3D-Designs.
Benötigen Sie weitere Informationen?
Sind Sie an einheitlichem Material-Rendering interessiert?

Integrieren Sie den PANTORA Material Hub in Ihren Visualisierungsworkflow zum Erstellen, Verwalten, Austauschen und Bearbeiten einer zentralen Bibliothek digitaler Materialdaten.

Spezifikationen

Messgeometrie

4 monocromatic cameras at 0º, 22.5 º, 45º and 67.5º
illumination with 20+ white LEDs
3 spectral filter wheels and a motorized Linear Light Scanner

Geräteübereinstimmung

Not published

Beleuchtungsfarben

Not published

Größe des Beleuchtungspunkts 130 mm
Kontakt bei Messungen

No

Lebensdauer der Lampe

10.000 hrs

Einstellung der Lichtstärke

Automatic

Lichtstärke-Sensor

Yes

Lichtquelle

LED

Linearität

Not published

Messfleck

130 mm

Messzeit

15 to 60 min

Media Thickness

210 mm x 297 mm (flat surfaces),
5.45 kg max.

Messfeldgröße

130 mm

Luftfeuchtigkeit

Operating Humidity: 20% to 80% relative, non-condensing
Storage Humidity: 5% to 90% relative, non-condensing

Betriebstemperatur

10º C to 40º C / 50º F to 111º F

Lagerungstemperatur

-20º C to 55º C / -4º F to 131º F

Material

Steel, PUR

Mindestbestellmenge

1

Gerätefarbe

Black

Gewicht

126 kg / 278 lb

Paket-Abmessungen (Länge, Breite, Höhe)

112 cm x 112 cm x 180 cm / 44 in x 44 in x 71 in

Bruttogewicht

270 kg / 595 lb

Unterstützte Drittanbieter-Software

Through PANTORA

Kommunikationsschnittstelle

1000BaseT

Konfigurationsoptionen

Backlight option for Alphamaps (end of 2016)

Kenntnisstand

Advanced

Import-/Exportformat

AxF via PANTORA SW

Gerätedisplay

No

Unterstützte Sprachen

EN

SDK (Software Development Kit)

TAC7 SDK

Statusanzeige

Yes

Akku

No

Spannung

100-240 VAC/50-60 Hz

Wattleistung

250 W

Kalibrierung

Radiometric calibration (user)
Geometric calibration (service)

Messhintergrund

Black

Kompatibilität mit Mobilgeräten

No

Korrektur von optischen Aufhellern

No

Unterstützung von NetProfiler

No

Unterstützung von PantoneLIVE

No

Proben-Vorschau

Yes

Garantie

12 month, sold with maintenance contract

Lieferumfang

TAC7 Scanner, calibration targets, cassette, power and ethernet cords

Android

No

Apple iOS

No

Macintosh

No

Windows

Windows 7 64 bit or
Windows 10 64 bit

Verfügbarer Festplattenspeicher

Min. 1 TB free space

Konnektivität

Min. 1 Gigabit Ethernet adapter
(recommended: 2 adapters, one dedicated for TAC7 communication)

Display-Auflösung

1080p or higher

Internetverbindung

Not required

Speicher

Min. 16 GB

Anzahl der pro Workstation unterstützten Displays

2

Optisches Laufwerk

Internet or usb dongle

Prozessor

Intel Xeon or Core i7 recommended (AMD CPUs not tested by X-Rite)
min. 8 virtual cores (for example 4 physical and 2x hyperthreading)
min.10,000 CPU Marks recommended

Sicherheit

User must have Administrator rights to install and uninstall the application

Grafikkarte

NVIDIA Quadro or GeForce (AMD GPUs not tested by X-Rite)
min. 2 GB RAM, min. 5,000 G3D Marks recommended

Kompatible Android-Geräte

No

Kompatible iOS-Geräte

No

Data Format AxF

Testimonials

"Mit der TAC-Lösung von X-Rite nimmt die Vision eines umfassend automatisierten Fahrzeug-Konfigurators Gestalt an. Nur mit TAC kann die Lackierung, einschließlich der Glanzeffekte, realitätsgetreu dargestellt werden." Dr. Markus Denny, Leiter Digitale Bilderfabrik/MultimediaCentrum

"Die unkomplizierte Erstellung, Verarbeitung und Weitergabe virtueller Materialien ist für uns ein Muss – bei ultimativer Präzision der Darstellung und unter Einsatz der unterschiedlichsten Systeme. Genau dabei helfen uns Lösungen unseres Partnerunternehmens X-Rite." Jan Pflüger, digitale Vertriebswege/After-Sales-IT


Für Sie u. U. auch interessant

PANTORA™ Material Hub

Zur Erstellung von virtuellen Materialien und Dateiformaten


Als Kontrollplattform für Komponenten des TAC-Ökosystems (Total Appearance Capture) von X-Rite verbindet X-Rite Pantora Material Hub digitale Eingabedatenquellen mit Ausgabezielen.

Appearance Exchange Format (AxF™)

Zur Kommunikation von Daten zur Materialwirkung


Dateien an den PANTORA™ Material Hub weitergeleitet. Da Dateien im anbieterunabhängigen AxF-Ausgabeformat von den meisten PLM- (Product Lifecycle Management), CAD- (Computer-Aided Design) und neuesten Wiedergabeanwendungen geöffnet werden können, müssen Designabteilungen keine Änderungen an ihrer aktuellen Informationssystem-Infrastruktur vornehmen.

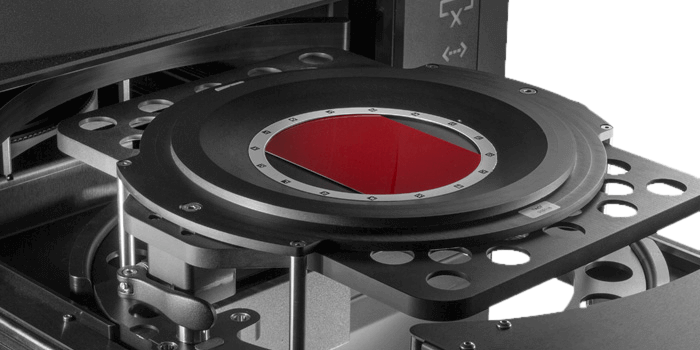

Virtuelles Servicematerial
