Dispositivos de medição de cores existem desde a década de 1940, mas eles percorreram um longo caminho desde então.
Construído por Jules Duboscq na França em 1870, o colorímetro duboscq foi um dos primeiros dispositivos de medição de cores.
Os primeiros aparelhos foram os colorímetros, que utilizaram filtros vermelhos, verdes e azuis para simular a resposta tristimulus do olho humano. Nos anos 40, eles eram muito caros, então poucas pessoas tinham acesso a eles. Ainda mais caros foram os espectrofotômetros, que medem a cor por amostragem de luz em intervalos muito estreitos em todo o espectro visível.
A tecnologia moderna abriu o caminho para aparelhos especializados para todos os tipos de indústria, e preços mais baixos tornam os dispositivos de medição de cores acessíveis a todos, desde fotógrafos até fabricantes de automóveis.
Hoje vamos olhar para a diferença entre colorimetria e espectrofotometria e as geometrias que definem cada um.
Colorimetria vs. Espectrofotometria
Os aparelhos de medição de cores são colorímetros ou espectrômetros.
Um colorímetro é um dispositivo de três canais que "vê" a cor exatamente como o olho humano. Em essência, ele quantifica os componentes tristimulus vermelho, verde e azul de cada medição e usa esses dados para determinar a localização de uma cor no espaço de cores usando métricas L*a*b* ou L*C*h°. Para algumas indústrias, são dados suficientes. Para outros, pode não identificar erros cruciais de correspondência de cores.
Espectrofotometria, ou ler a resposta de uma amostra em todo o espectro visível, é a melhor maneira de obter dados para formulação de cores e garantir a qualidade. Os espectros funcionam filtrando a luz em faixas de cor muito estreitas, que passam de volta pela óptica do aparelho e em um receptor onde são analisados.
Colorímetro 0°/45°
Espectrofotômetro 0°/45°
Cada banda, de 400 a 700 nanômetros, é analisada e gravada como uma curva de reflexão... a "impressão digital" da cor. Aqui está a curva de reflectância de uma bola vermelha. Parece vermelho porque está refletindo principalmente os comprimentos de onda vermelhos da luz. Apenas uma pequena porção de luz incidente das porções azuis e verdes do espectro permanece. À medida que se move dos amarelos para os verdadeiros vermelhos, a curva se aproxima de 80%.
Não há duas curvas de reflexão exatamente as mesmas... a menos que sejam duas leituras dos mesmos pigmentos ou corantes.
Geometrias do dispositivo de medição de cores
Se tudo fosse plano, fosco e suave, um aparelho básico é tudo o que precisaríamos. Mas há tantas superfícies para medir – opacas, reflexivas, transparentes, curvas, texturizadas e variegadas – que um dispositivo não pode fazer tudo.
Ângulo único 0°:45° Dispositivos de medição de cores
A geometria mais popular para controle de qualidade e garantia de produtos em muitas indústrias é o 0°/45° (pronuncia-se zero 45), ou 45°/0°. As lâmpadas estão localizadas em um ângulo de 45° em relação à amostra e ao receptor, ou invertidas com o receptor a 45° e a sobrecarga da lâmpada. De qualquer forma, há um ângulo reto, bi seccionado a 45 graus. Este dispositivo replica mais de perto como os humanos veem a cor porque exclui o brilho da medição.
Os dispositivos 0°/45° funcionam bem com a maioria das superfícies, corantes e pigmentos.
A família eXact da X-Rite é ideal para medir amostras de impressão para garantir a precisão e consistência das cores.
Dispositivos esféricos de medição de cores
Outra geometria comum é a esfera, também conhecida como difusa 8°, ou apenas D8. É um pouco mais complicado porque pode incluir brilho como parte da medição.
Dentro do aparelho há uma lâmpada que brilha na parede curva distante em vez de diretamente na amostra. A luz é espalhada pela parede milhares de vezes, iluminando a amostra de todas as direções, levando em conta cada variação de textura e brilho. Um pequeno alçapão chamado porta especular pode ser aberto e fechado para permitir que o brilho escape.
Um espectrofotômetro de esfera como a série Ci64 da X-Rite é ideal para formular receitas de tinta, pigmento e corante, independente de brilho e textura.
Dispositivos de medição multiangular de cores
Muitas indústrias, incluindo cosméticos e automotivos, estão muito interessadas em efeitos especiais como perolado e metálicos. Esses pigmentos fazem a tinta parecer diferente em diferentes ângulos. Todos nós vimos carros que parecem mudar de cor dependendo de onde você está ou o ângulo da chapa de metal.
Gonio-espectrofotômetros foram os primeiros dispositivos multiangulares que podiam ver mudanças de cor do jeito que fazemos, mas eles eram muito grandes, e muito caros. Hoje temos aparelhos portáteis e multiangulares que podem medir uma superfície de muitos ângulos. Eles trabalham com um único ponto de iluminação, tipicamente a 45 graus, e uma série de receptores diferentes que capturam e registram a luz à medida que se espalha em direções diferentes.
Além da indústria automobilística, esses dispositivos são usados em cosméticos para polimento de unhas e maquiagem para os olhos, e outras indústrias que produzem materiais com propriedades ópticas interessantes.

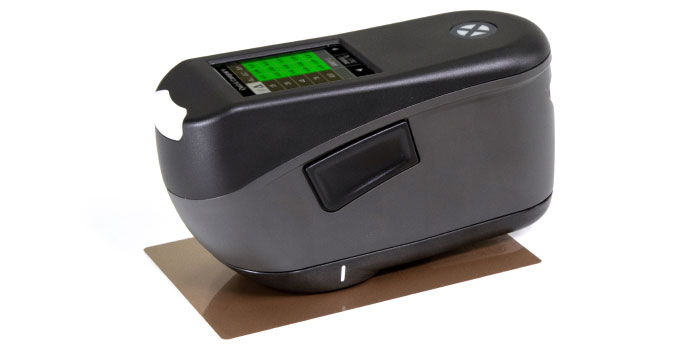

O MA-5 QC multiangular MA-5 QC da X-Rite é excepcional para medir acabamentos metálicos, perolantes e outros complexos acabamentos de efeito especial.
Então... Qual dispositivo de medição de cores escolher?
Os dispositivos modernos de medição de cores vêm em uma variedade de formas e tamanhos, e eles são usados em muitas indústrias diferentes, incluindo alimentos, médicos, odontológicos, fotografia, tinta, plásticos e até farmacêuticos. Eles podem ser manuais ou auto digitalizados. Alguns tomam apenas uma medição de cada vez e a exibem em uma tela de computador, enquanto outros têm computadores incorporados. Alguns até não têm contato, o que significa que podem medir peças à distância à medida que se movem para baixo da linha de produção.
Com pelo menos cem tipos diferentes de aparelhos para escolher, como você escolhe o que é melhor para você?
- Comece considerando o tipo de material que você estará medindo. Suas amostras são lisas ou texturizadas? Grandes ou pequenas? Elas são planas ou curvadas? Feita com pigmentos especiais, como metálicos ou perolantes?
- Em que tipo de ambiente você vai medir? As amostras podem ser manuseadas sem danos?
- Você faz parte de um grupo global de medição de cores que requer qualidade excepcional e consistência apertada? Ou você pode passar com um pouco menos de precisão porque você é uma operação autônoma?
- Os dados precisam ser armazenados? Que tal compartilhado em todo o mundo?
- Que tipo de velocidade e automação você precisa?
- E, claro, a repetibilidade é crítica, como provavelmente é preço.
Mais importante, você precisa considerar sua indústria para decidir qual dispositivo de medição de cores é o certo para você. qual dispositivo de medição de cores é o certo para você.
Para impressão e embalagem, confira nosso blog.
Soluções de gerenciamento de cores em destaque
Saiba mais sobre esses produtos em destaque:
VS450
O VS450 é um aparelho único de medição de cores sem contato para medir a precisão da cor de uma variedade de amostras molhadas e secas, incluindo cosméticos, tintas, plásticos, pós e alimentos.
Ci64
O Ci64, o espectrômetro de esfera portátil mais preciso do X-Rite, está disponível em três modelos: com SPIN/SPEX simultâneo, brilho correlacionado e opção UV.
