Kontrollieren der Außenfarbe von Bussen und Zügen
Bei der Farbgebung von Personenwagen folgen Hersteller von Zügen zunehmend aktuellen Trends und vermischen den Basislack zusätzlich mit Effektpigmenten, wie Metallic- und Perlglanzpigmenten. Damit die Farbe innerhalb der Toleranzen bleibt, müssen Hersteller von der visuellen Beurteilung zur Farbmessung mit einem Mehrwinkel-Spektralfotometer übergehen.
Herausforderungen
Die Sichtprüfung allein reicht nicht aus, um die Farbharmonie an Bussen und Zügen zu gewährleisten.
- Das Aussehen von Effektlackierungen kann sich je nach Lichtart und Einfallswinkel ändern.
- Die Toleranzen müssen eng sein, damit alle Bauteile bei der Montage aus mehreren Winkeln übereinstimmen.
- Hohe Temperaturen in der Montagelinie können sich auf die Farbe auswirken.
- Qualitätsprüfungen unterliegen immer strengeren Auflagen; Reklamationen sind kostspielig.
Lösung
Für das einheitliche Farb- und Erscheinungsbild von Effektlackierungen muss die Oberfläche aus mehreren Winkeln gemessen werden. Anschließend werden die Messergebnisse in einer Qualitätskontrollsoftware evaluiert. Zur vollständigen Charakterisierung von Effektlackierungen nimmt das leichte und ergonomische Mehrwinkel-Spektralfotometer MA-5 QC Farbmessungen aus fünf Winkeln vor. LED-Leuchtanzeigen sorgen für die korrekte Positionierung des Geräts auf die zu messende Probe. Auf dem Display wird eine Meldung angezeigt, wenn sich die Temperatur auf die Farbmessergebnisse auswirken könnte.
Um eine konstante und verlässliche Qualitätskontrolle unabhängig vom Standort oder Bediener zu gewährleisten, kann das MA-5 QC zur Erfassung mehrerer Datenpunkte programmiert werden. In Kombination mit der EFX QC-Software kann das MA-5 QC komplexe Farbtoleranzen und Messverfahren zur Klarstellung der Erwartungen digital weiterleiten. Die Erfassung, Nachverfolgung und Meldung der Farbdaten vereinfachen den Freigabeprozess und dienen zur Erkennung von Verbesserungsmöglichkeiten.
Ergebnisse
Das MA-5 QC und die EFX QC-Software lassen sind problemlos in bestehende Workflows integrieren, um mehr Proben pro Stunde zu messen.
- Farbmessungen zur Vermeidung von Nacharbeit aufgrund von visueller, subjektiver Farbbeurteilung
- Ermüdungsfreie Bedienung, weil das MA-5 QC um 50 % leichter und um 45 % kompakter als andere Geräte ist
- Messgeschwindigkeit von 2,5 Sekunden, daher mehr Messungen pro Stunde
- Konstante Farbdaten mit einer Wiederholgenauigkeit von 0,02 dE auf Weiß
- Geräteübereinstimmung innerhalb einer Toleranz von 0,16 dE bei Tests mit 196 Lacken, auch mit Metallic- und Perlglanz-Effekten
Funktionsweise
- Der Techniker gibt die digitalen Farbspezifikationen und zulässigen Toleranzen in EFX QC ein und lädt sie dann in das MA-5 QC herunter.
- Nach einem vorprogrammierten Verfahren zur korrekten Analyse weist das MA-5 QC den Techniker zur Erfassung mehrerer Datenpunkte an.
- Beim Messen verschiedener Bereiche der lackierten Karosserie und Teile weist eine grüne Anzeige darauf hin, dass sich die Farbe innerhalb des Toleranzbereichs befindet. Eine rote Anzeige bedeutet, dass die Farbe außerhalb der Toleranzen liegt.
- Die integrierte EFX QC-Software verfolgt die Farbmessdaten zur Gewährleistung der Qualität und sucht nach Verbesserungsmöglichkeiten zur Rentabilitätssteigerung.
Geschäftserfolg durch zuverlässige Farbmessung
Das Mehrwinkel-Spektralfotometer MA-5 QC mit der EFX QC-Software bietet eine schnelle, benutzerfreundliche und kostengünstige Lösung zur Prüfung, ob die Effektlackierung von Bussen und Zügen während der Produktion den Spezifikationen entspricht.
Empfohlene Produkte

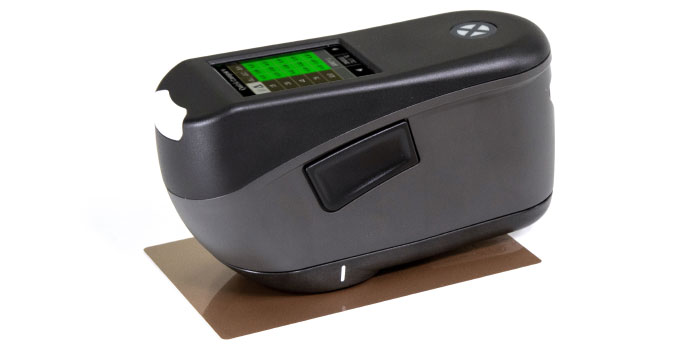

Ein kompaktes und leichtes Mehrwinkel-Spektralfotometer mit intuitivem Touchscreen-Display zur Farbmessung und Toleranzprüfung auf Effektlackierungen.
Eine an das MA-5 QC angeschlossene Qualitätskontrollsoftware zur Messung, Definition und Kontrolle von Effektlackierungen mittels digitaler Daten, um die Leistungsüberwachung in Echtzeit innerhalb einer integrierten Lieferkette zu überwachen.
Fundamentals of Color and Appearance
Ein als Online- oder Präsenzschulung und als Seminar angebotener Grundlagenkurs mit umfassenden Erläuterungen zur Farbkommunikation, Farbmessung und Kontrolle der Farbqualität auf Basis des CIELab-Farbmodells, das in der Fahrzeugindustrie meist zum Einsatz kommt.
