Come acquisire il colore sugli oggetti cilindrici

La sfida

Non è semplice controllare il colore sugli oggetti cilindrici come tazze, lattine, flaconi, bottiglie e tubi. Misurare una superficie curva può infatti determinare errori; di conseguenza, molti produttori tagliano un pezzo del prodotto finito e lo appoggiano in piano per effettuare una lettura accurata. Il metodo funziona, ma è abbastanza lungo e costoso. Per tagliare ogni campione ci vuole tempo, e il processo deve essere ripetuto più volte ogni ora, su ciascuna macchina. Inoltre, comporta indesiderati rischi per la sicurezza del personale incaricato di tagliare i campioni, e inutili rifiuti che finiscono nell’ambiente.

La soluzione

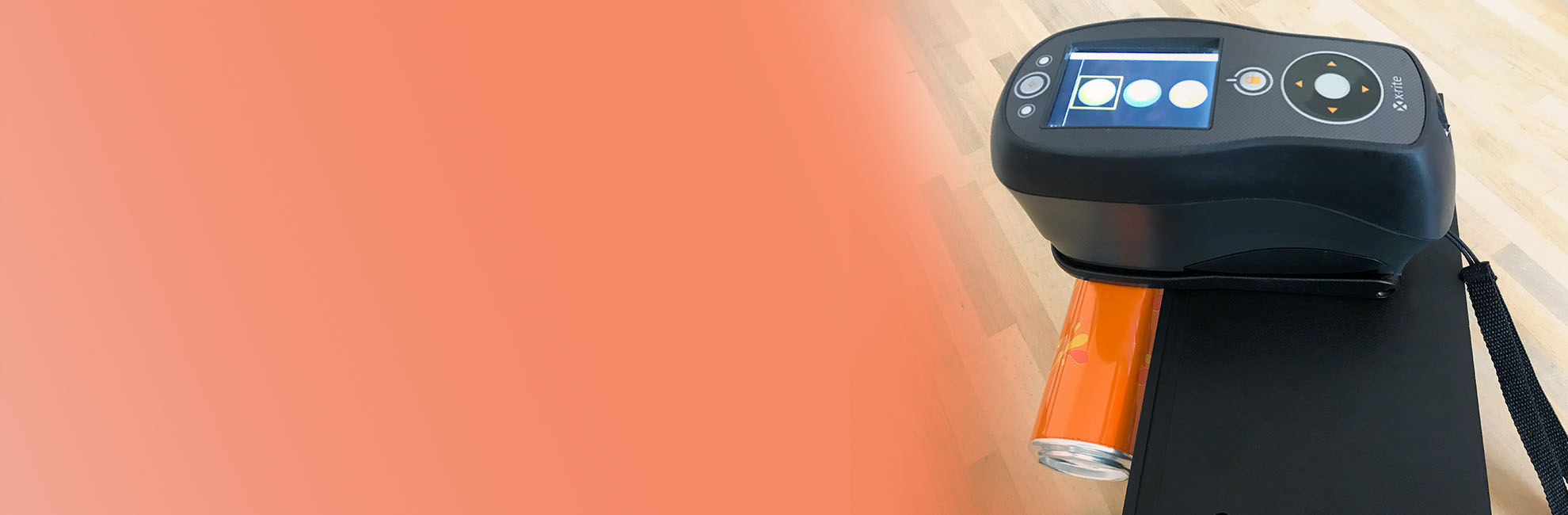

La soluzione Cup & Cylinder di X-Rite è un dispositivo intuitivo e integrato, con tutta la potenza dei nostri spettrofotometri portatili delle serie eXact o Ci6x e un braccio per il posizionamento dei campioni. È sufficiente far scorrere il campione sul braccio per posizionare l’oggetto cilindrico all’altezza e all’angolazione giuste per effettuare una misurazione accurata.

I risultati

Un cliente di X-Rite che stampa tazze di plastica ha utilizzato la soluzione Cup & Cylinder unitamente all’unità eXact, e ha risparmiato ogni giorno 12 ore lavorative. Per calcolare il risparmio, l’azienda ha cronometrato per prima cosa il tempo necessario per tagliare un quadrato da ogni tazza e appoggiarlo in piano per la misurazione, e poi lo ha moltiplicato per il numero di verifiche del colore effettuate ogni ora su ciascuna macchina. Questo enorme risparmio va ad aggiungersi al costo delle migliaia di tazze non sprecate ogni giorno, e all’impatto positivo sull’ambiente perché l’azienda deve soltanto imballare e vendere ogni campione, invece di distruggerlo.

Come funziona

How to measure the color of cups and cylinders | X-Rite Solutions

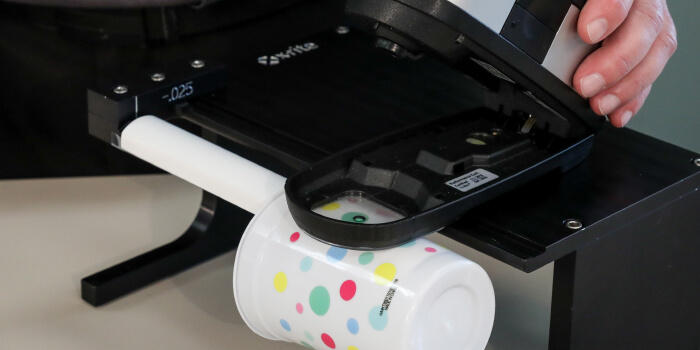

La soluzione Cup & Cylinder di X-Rite mantiene il campione cilindrico fermo in orizzontale e sullo stesso piano del dispositivo, nella posizione perfetta per la misurazione. È possibile personalizzare il braccio con tre sfalsamenti per adattarlo ai campioni con spessore 0,06 - 0,11 0,25 cm.

How to measure the color of cups and cylinders | X-Rite Solutions



Il dispositivo poggia sul supporto, con l’apertura allineata sopra il campione. È possibile quindi spostare e girare il campione per misurarlo in diversi punti. La superficie superiore del braccio di posizionamento è piatta e durante la misurazione, quindi, i campioni flessibili vi si appiattiscono contro.

How to measure the color of cups and cylinders | X-Rite Solutions



Il braccio è ricoperto di materiale di sfondo Munsell che consente di effettuare misurazioni uniformi su campioni trasparenti, impedendo al colore di fondo di interferire quando si misurano campioni non completamente opachi.



Prodotti descritti

Ci60

Spettrofotometro Ci64

Lo spettrofotometro a sfera portatile più preciso di X-Rite, è disponibile in configurazioni con misurazioni Gloss correlato, SPIN/SPEX simultanee e un’opzione UV per misurare con precisione un’ampia gamma di superfici di prodotti e imballaggi.



eXact

Spettrofotometro eXact Standard o Advanced di X-Rite

Unità di riferimento per la misurazione del colore nella stampa e nel packaging, questo spettrofotometro portatile 45°/0° migliora il controllo dei processi grazie a strumenti basati sui lavori e sugli standard cromatici di settore.

Cups and Cylinder Measurement Stand | X-Rite Solutions

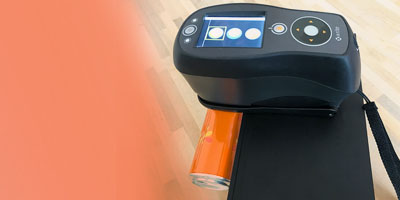

Cup & Cylinder Fixture

Questo dispositivo realizzato su misura tiene fermo uno spettrofotometro serie Ci60 o eXact all’altezza e all’orientamento giusti per acquisire una lettura accurata dei colori sui campioni cilindrici e a forma di tazza.



ColorCert Desktop Tools



ColorCert Suite

Una suite di soluzioni per il controllo qualità del colore che aiuta brand owner, studi di design, professionisti del pre-media, aziende produttrici di lastre e inchiostri e stampatori a gestire il colore e a garantire l’uniformità.

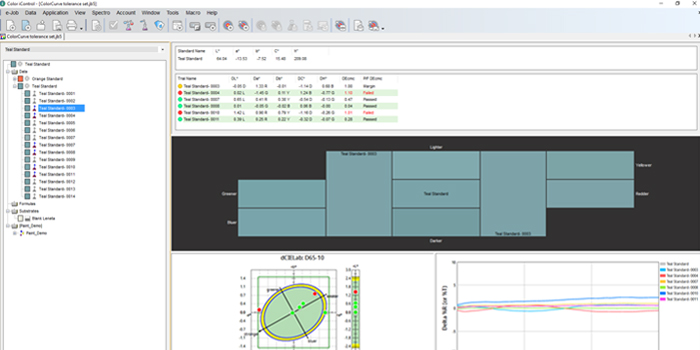

Color iQC

Color iQC

Garantisce che l’intento di design sia realizzato sino al prodotto finale rispettando tolleranze rigorose e monitorando il colore in ogni fase: specifica, fornitura dei materiali, produzione e assemblaggio.



Ottenere colori vincenti

Con la soluzione Cup & Cylinder di X-Rite e uno spettrofotometro eXact o Ci6x, i produttori industriali e gli stampatori di imballaggi possono misurare con facilità le forme cilindriche per una vasta gamma di applicazioni, riducendo i tempi di misurazione generali ed eliminando gli sprechi. Questa soluzione combinata si integra in altre soluzioni di X-Rite, fra cui il software InkFormulation, ColorCert, NetProfiler e il software di controllo qualità Color iQC, in modo da migliorare la razionalizzazione dei workflow di produzione.
