Transmisión vs. Reflexión: ¿Qué espectro de mesa es el correcto?

February 26, 2019

Los espectrofotómetros de mesa miden en modo de transmisión o reflectancia para capturar y cuantificar el color en varias muestras opacas, transparentes y translúcidas, incluyendo vidrio, líquido, tela y plástico. Hoy explicaremos la diferencia entre las mediciones de transmisión y de reflectancia para que pueda determinar qué su espectro de mesa satisfará sus necesidades de medición de color.

ci7500

Transmisión vs. Mediciones de reflectancia

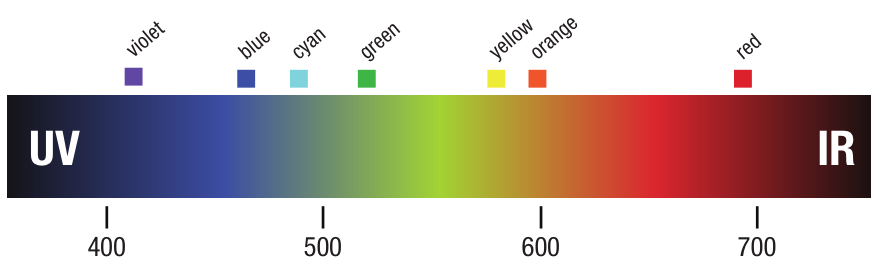

Tanto los espectrofotómetros de transmisión como de reflectancia emiten todas las longitudes de onda de la luz desde 360 -750 a través del flash, luego miden la luz que se transmite o refleja para crear un gráfico cuantificado - una huella digital - de ese color. Las longitudes de onda dominantes que se reflejan indican el color. Los morados, índigos y azules tienen longitudes de onda poco profundas, de 400 - 550. Verdes están en el medio, de 550 - 600. Amarillos, naranjas y rojos proporcionan las longitudes de onda más largas. OBAs y agentes fluorescentes - los valores atípicos - pico sobre 100%.

xrite-tolerancing-part-2-05

Los espectrofotómetros de reflectancia miden el color al destellar la luz sobre la superficie de la muestra y medir el porcentaje de reflexión en incrementos de 10 nanómetros. Si está midiendo superficies que son completamente opacas, un espectrofotómetro de reflectancia puede hacer el trabajo.

Por otro lado, los espectrofotómetros que son capaces de transmitir pueden proyectar luz a través de la muestra. Los detectores del otro lado captan las longitudes de onda y la cantidad de luz que lo atravesó y lo cuantifican como porcentaje de la transmisión promedio.

La serie Ci7000

Laserie Ci7000de espectrofotómetros de esfera de mesa incluye cuatro modelos para satisfacer una variedad de necesidades de medición de color, todos los cuales cumplen con la norma ASTM D2244. Te mostramos cómo elegir lo mejor para ti.



Solo mediciones de reflectancia

Ci7500: El modelo introductorio de la serie, él Ci7500 es un espectrofotómetro de mesa medio que solo mide en modo de reflectancia. Si solo necesita mediciones de superficie de un material opaco como piezas pintadas, el espectrofotómetro de reflectancia Ci7500 puede ser una buena opción. Si necesita un dispositivo que también pueda medir la transmisión, el Ci7500 no funcionará para usted.

Ci7520: El espectrofotómetro de esfera de mesa reflectante Ci7520 es una solución aprobada por el USDA para la medición y clasificación del color del jugo de naranja. Usando un soporte de tubo de ensayo unido magnéticamente para presentar la muestra sin contaminar el instrumento, y el Ci7520 mide en modo de reflectancia para capturar un color preciso en el jugo de naranja, así como en otros líquidos.



Mediciones de reflectancia y transmisión

Los espectros de mesa Ci7600, Ci7800 y Ci7860 miden en ambos modos de transmisión y reflectancia, ideal si mide muestras opacas y translúcidas. Cada modelo es capaz de tomar cuatro tipos de medidas:

  1. Mediciones de transmisión directa para muestras transparentes que se pueden ver a través, como bolsas de cremallera y vidrio transparente.
  2. Mediciones de transmisión total para muestras translúcidas que permiten el paso de la luz, pero no se puede ver claramente, como detergente para ropa y botellas de 2 litros.

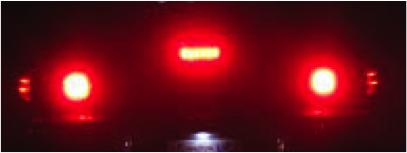

  3. Mediciones de neblina para muestras translúcidas que dispersan la luz, como la cubierta de plástico de la luz de freno de un vehículo, que dispersa la luz roja en lugar de mostrar la bombilla y el filamento. Si desea incluir o excluir la neblina, estos dispositivos cumplen con los métodos estándar ASTM D1003 - Procedimiento B para la especificación y el control de calidad.
  4. Medición de reflectancia estándar en el puerto delantero con diferentes aberturas de tamaño



Si solo necesita mediciones de superficie de un material, el espectrofotómetro de reflectancia Ci7500 puede ser una buena opción. Si bien puede medir superficies que transmiten luz en modo de reflexión, debe ser consciente de la translucidez de la muestra. Todo se reduce a los datos que necesita.

¿Sus muestras son realmente opacas?

La medición de la transmisión y la opacidad no siempre son sinónimos porque la opacidad se puede considerar en dos naturalezas: para ocluir una superficie o sustrato, o la capacidad de un material para transmitir luz.

Transmission vs. Reflection: Which Benchtop is Right? Ci7500 Blog

Pueden pensar que su mano es opaca, y en cierto sentido lo es. Pero cuando presionan una linterna contra ella pueden ver la luz a través del otro lado. Imagen de CoolScience.org.

La diferencia entre muestras translúcidas y transparentes

Los objetos translúcidos permiten que la luz brille, pero obstruyen su visión. Una puerta de ducha de plástico grabado es translúcida. Los objetos transparentes, como un panel de vidrio, permiten ver los objetos claramente a través del otro lado.

Aplicaciones Prácticas

Piensa  pintura – Si bien no podemos ver a través de una muestra de plástico, puede tener la capacidad de transmitir luz. Aunque una botella de plástico puede parecer opaca, pero no está segura hasta que la prueba. Por ejemplo, el contenido de una botella de peróxido de hidrógeno se degrada rápidamente por la luz solar. Este tipo de botella se fabrica en un color marrón que actúa como un bloqueador a la luz solar. Sin embargo, si sostienes una luz fuerte, brillará a través de ella. Estas botellas se fabrican para ser lo más opacas posible, teniendo en cuenta el costo del peróxido de hidrógeno no permite parámetros de calidad estrictos.

¿Qué pasa con el plástico ? While we may not be able to see through a plastic sample, it may have the ability to transmit light. Although a plastic bottle may appear opaque, but you don’t know for sure until you test it. For example, the contents of a hydrogen peroxide bottle are quickly degraded by sunlight. This type of bottle is manufactured in a brown color that acts as a blocker to sunlight. However, if you hold a strong light up to it, it will shine through. These bottles are manufactured to be as opaque as possible, considering the cost of hydrogen peroxide does not allow for strict quality parameters.

Las aplicaciones textiles también tienen que considerar su elección de espectrofotómetro basado en el tipo de trabajo. AATCC nos dice que debemos doblar las muestras en cuatro superficies para ganar opacidad. Si bien esto es suficiente para medir un par de pantalones de pana o un rollo de tela de algodón, podría tener más sentido considerar otros métodos de cuantificación para un material de nylon semitransparente puro o delgado.

Tenga en cuenta que, si está midiendo materiales textiles que especifican la cantidad de luz que puede pasar, el método de prueba ASTM 203 de bloqueo de luz requiere el uso de un espectrofotómetro con capacidad de transmisión.

¿Qué tipo de espectro de mesa necesita?

Si solo mide superficies 100% opacas que no pueden transmitir luz, el Ci7500 puede ser para usted. Si mides principalmente superficies opacas, pero a veces mides el color en objetos que permiten el paso de la luz, es posible que quieras considerar un dispositivo que pueda tomar medidas de transmisión como el Ci7600 o superior. Estos sistemas se adhieren a ASTM D1003 para haze, ASTM E1348 - Std. Método de prueba para la transmitancia y el color por espectrofotometría utilizando geometría hemisférica, y estándar de transmitancia ISO 22892.

Por ejemplo:

  • Si usted es moldeador más pequeño o procesadores de plásticos que trabaja estrictamente con materiales opacos, es posible que pueda utilizar el Ci7500. Si cree que podría necesitar capacidades de transmisión en el futuro, considere esto antes de comprar. Si usted es procesador de plásticos que necesita la capacidad de medir también elementos translúcidos, es probable que necesite la potencia del Ci7600 o superior.
  • Muchas aplicaciones de pintura seleccionan bancos por su alto nivel de precisión, pero no necesariamente necesitan medir la transmisión. Si nunca encontrará la necesidad de mediciones de transmisión, el Ci7500 puede ser una opción económica.
  • Si mide materiales como velas solares, sombrillas al aire libre o tiendas de campaña para niños, deben probarse para detectar capacidades de bloqueo de luz. El Ci7600 o superior cumple con el método de prueba ASTM 203 de procedimientos de bloqueo de luz. Si solo mides corbatas de hombre o cuero, el Ci7500 puede ser suficiente.

Sabemos que elegir el espectro de mesa correcto no es una decisión fácil, especialmente cuando se trata de reflexión y transmisión. Contáctenos para discutir  sus aplicaciones específicas y una persona de nuestro equipo de expertos en color pueden ayudarle.
