Comprender la concordancia entre instrumentos

October 03, 2019

La concordancia entre instrumentos es una consideración muy importante a la hora de seleccionar los dispositivos de medición del color para su flujo de trabajo. Desgraciadamente, es un tema tan técnico que da lugar a mucha confusión sobre lo que significa y por qué es importante.

Ci7X00 Family

El espectrofotómetro de sobremesa Ci7860 tiene una especificación de concordancia entre instrumentos de 0,06 Delta E* medio, lo que permite a las marcas crear los estándares de color maestros más precisos.

Hoy lo hacemos lo más sencillo posible. Siga leyendo para saber qué significa la concordancia Inter instrumental, en qué se diferencia de otros términos como concordancia intermodal y repetibilidad, y por qué es algo que realmente debe tener en cuenta para su flujo de trabajo de color.

  • La concordancia entre instrumentos indica la precisión con la que dos dispositivos de la misma marca y modelo pueden repetir una medición de color. La clave aquí es "marca y modelo", lo que significa que se están comparando las mediciones de dos dispositivos portátiles de esfera Ci64 o dos espectrofotómetros multiángulo MA-T12.
  • La comparación de la precisión con la que dos instrumentos diferentes, como el Ci64 y el MA-T12, pueden repetir una medición se denomina concordancia intermodal.
  • Luego está la repetibilidad. Ésta indica la precisión con la que un mismo dispositivo puede repetir una medición. Si se utiliza el mismo dispositivo para medir la misma muestra tres veces, ¿cuál será la correlación de esas tres mediciones?

Las principales causas de la variación del color en la cadena de suministro

Dentro de la medición del color, hay ciertos factores que contribuyen a la variación del color en la cadena de suministro.

Acuerdo entre instrumentos

He aquí un ejemplo. El Ci7860 fue diseñado específicamente para minimizar la contribución de las variaciones entre instrumentos al error de color, asegurando el control de color más preciso y consistente para crear los estándares de color maestro más precisos. Tiene una concordancia media publicada entre instrumentos de 0,06 ΔE*ab. Esto significa que, si se realiza una medición con un Ci7860, el resultado estará dentro de una tolerancia de +/- 0,06 ΔE del centroide, el centro geométrico del plano L*a*b* en el espacio de color.

Para obtener la medición del centroide, creamos un patrón maestro y lo enviamos al Instituto Nacional de Normalización (NIST) para que certifique la trazabilidad, y luego construimos el dispositivo en torno a esos datos exactos.

Aquí es donde radica gran parte de la confusión.

  1. Usted realiza una medición con un Ci7860 y la diferencia es de +0,05 ΔE en el lado +b* del centroide. Esto es aceptable.
  2. Se realiza otra medición de la misma muestra con un Ci7860 diferente, y la diferencia es de -0,05 ΔE en el lado -b* del centroide. Esto también es aceptable.
  3. Sin embargo, cuando se comparan las dos mediciones, en realidad están a 0,1 ΔE de distancia. Eso no significa que ninguno de los dos dispositivos esté fuera de tolerancia. Ambos miden dentro de la concordancia Inter instrumental especificada.

Acuerdo intermodal

Nuestros clientes tienen aún más problemas cuando utilizan diferentes dispositivos en el mismo flujo de trabajo de color.

Piense en los datos que salen del dispositivo portátil Ci64 frente al más preciso Ci7860. Dado que trabajan con diámetros de esfera, tamaños de puertos de muestreo, conjuntos de detectores y fuentes de luz diferentes, es casi imposible que se lean exactamente igual.

Dicho esto, hemos trabajado mucho para conseguir la mayor concordancia intermodal posible entre nuestros dispositivos. Nuestros instrumentos de la serie Ci6x y de la serie SP son buenos ejemplos. Aunque son instrumentos diferentes, tienen una concordancia intermodal bastante estrecha.

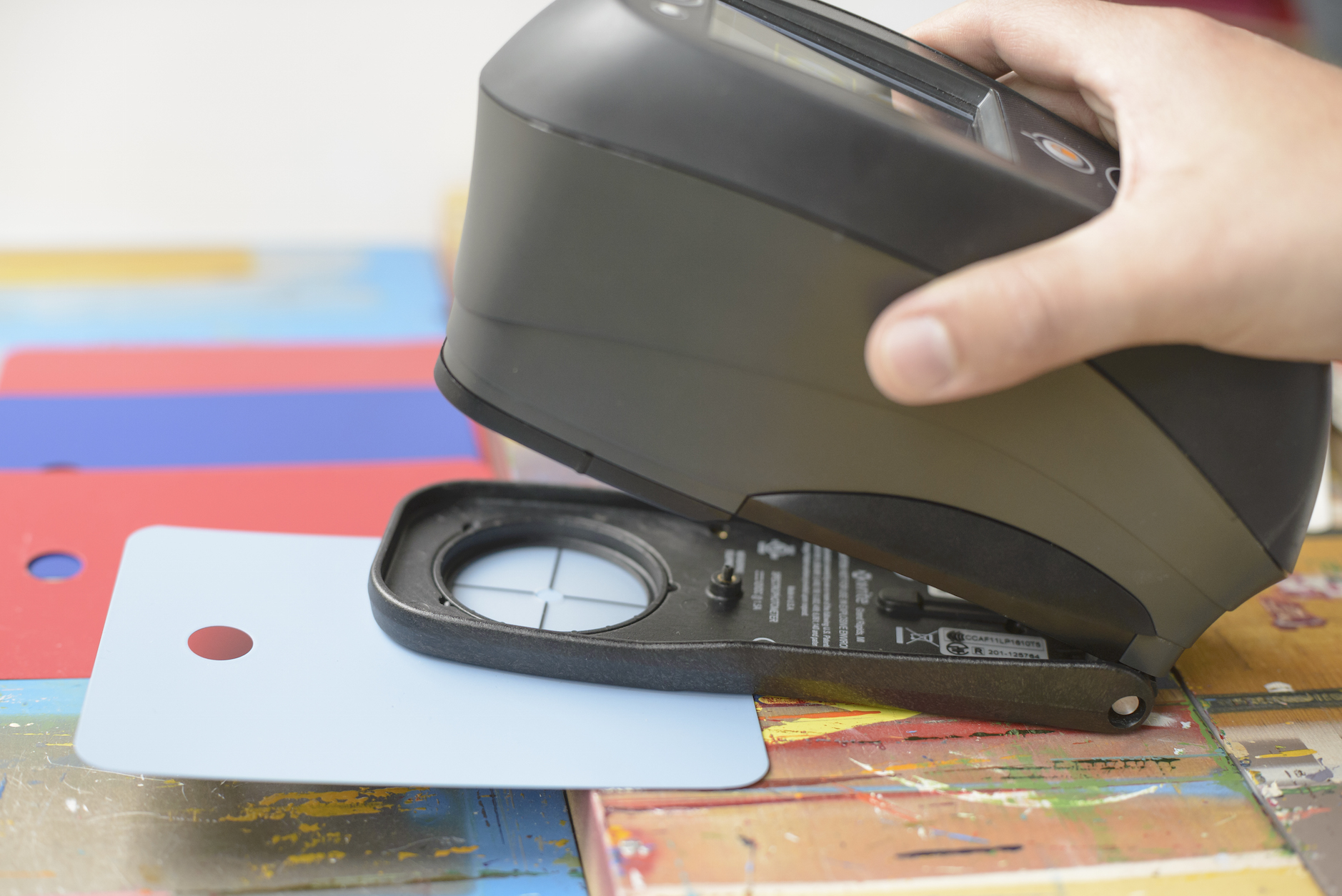

Ci64

Nuestro Ci64 es nuestro espectrofotómetro de esfera portátil más preciso, con una concordancia media entre instrumentos publicada de 0,13 ΔE*ab.

¿Por qué es importante?

Si trabaja en una cadena de suministro compleja con varios departamentos o diferentes centros, estará muy familiarizado con el problema de la incoherencia del color. Muchas veces, esta incoherencia está causada por el uso de diferentes dispositivos para especificar, producir y controlar el color.

Por ejemplo, si el propietario de la marca utiliza el Ci7860 para especificar un color estándar, y el taller utiliza el Ci64 para verificar la precisión de la producción, no se están comparando manzanas con manzanas. Multiplique esto por el número de instrumentos diferentes que se utilizan en la cadena de suministro para producir cada color, y puede seguir alejándose cada vez más de la tolerancia.

Si existe un acuerdo intermodal, puede haber varios centros que utilicen un único estándar digital. Ahí es donde el acuerdo Inter instrumental tiene más éxito.

¿Qué se puede hacer?

Como puede imaginar, lo más probable es que consiga los resultados más cercanos al ΔE utilizando un instrumento con buena repetibilidad, pero la mayoría de las cadenas de suministro necesitan más de un dispositivo para trabajar de forma eficiente y eficaz. A continuación, se ofrecen algunos consejos para establecer el flujo de trabajo de color más preciso en un entorno de varios instrumentos.

  1. En la medida de lo posible, utilice los mismos instrumentos en toda la cadena de suministro y proveedores.
  2. Asegure la repetibilidad de los instrumentos. Para ello, es necesario calibrarlos con frecuencia: recomendamos hacerlo a diario, pero a veces es prudente hacerlo cada ocho horas. También debe enviar sus dispositivos para su mantenimiento/certificación programada.
  3. Encuentre un terreno común con estándares físicos compartidos. Incluso si utiliza dos instrumentos diferentes, la comparación con el mismo estándar al realizar las mediciones proporcionará una ΔE medible y comparable.

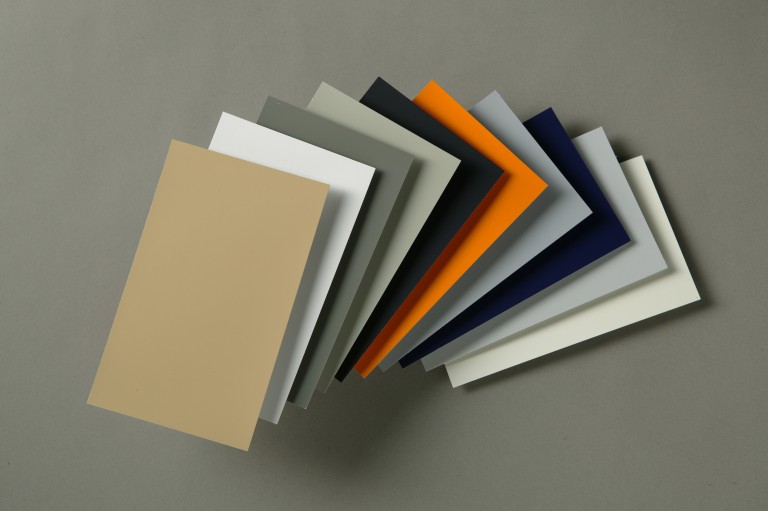

    Did you know Munsell Color creates custom standards?
    ¿Sabías que Munsell Color crea estándares personalizados?

  4. Si está a caballo entre industrias, como la fabricación de una abrazadera de plástico para sujetar una pieza impresa, probablemente se encontrará con instrumentos de geometrías diferentes. Pida los mismos datos del objetivo o, mejor aún, una muestra física que coincida. Independientemente del instrumento que utilice, el ΔE del objetivo será preciso.

  5. Añada una solución como NetProfiler para optimizar el rendimiento del dispositivo y reducir la variación entre instrumentos. Esta solución fácil de usar ayuda a reducir los costosos errores debidos a la desviación de las mediciones, identifica los instrumentos que necesitan servicio y ayuda a evitar colores inexactos en la producción de productos. Además, si gestiona un conjunto de instrumentos diferentes, acercarlos al centroide ayuda a que todos tengan una lectura más cercana.
