Como monitorar e controlar a cor de filmes de plástico em toda a produção



Linhas de extrusão de filme orientadas biaxialmente, multicamadas e por sopro movem-se rapidamente e só devem ser interrompidas para mudar o trabalho. Para garantir a qualidade, muitos fabricantes de plástico retiram uma amostra do filme para medir no laboratório, mas no momento em que um problema de cor, embaçamento ou transparência é identificado, a maior parte da execução já foi desperdiçada. Um sistema de alerta precoce pode ajudar os fabricantes de plástico a manter a cor, o brilho, a transparência e o embaçamento em harmonia para que a linha continue funcionando.

Desafios

Variabilidade nas matérias-primas, no material reciclado, na opacidade, na espessura, nos aditivos e na concentração de pigmento podem causar inconsistências.

Solução

O monitoramento da cor durante a extrusão contínua pode detectar erros de cor antecipadamente, de modo que as alterações possam ser feitas antes que a produção seja afetada. O sistema de medição e controle de cor de plástico em linha da X-Rite inclui um espectrofotômetro sem contato, um feixe transversal personalizado para alcançar as posições predefinidas acima da rede de plástico, e o software de controle de qualidade para monitorar a cor durante a execução. Ele serve como um sistema de alerta precoce alertando o operador sobre uma mudança de matiz e ajustando automaticamente a lacuna da matriz, bombas de tinta ou alimentadores para trazer a cor de volta à tolerância. Ele também oferece inicialização automática e mudanças de matiz para minimizar ainda mais a intervenção do operador.



As soluções da X-Rite podem abranger todo o processo – incluindo inspeção de matérias-primas recebidas, combinação de cores no laboratório, medição do filme diretamente na máquina, controle de qualidade e inspeção final – para manter cor e brilho em harmonia. Durante a produção, o feixe transversal permite a medição da esquerda para o meio e para a direita e durante toda a execução.

Resultados

O monitoramento de cores em linha em toda a produção fornece aos operadores informações sobre as cores em tempo real para evitar erros de linha e retrabalho de alto custo.

Como funciona

Um feixe transversal personalizado é adequado para a máquina de produção de filme ou plástico. Essa estrutura segura o espectrofotômetro em linha sobre o produto para fazer medições do lado esquerdo, do meio e do lado direito. Em seguida, ele afasta o instrumento durante uma quebra da folha e retorna à posição de medição quando é hora de funcionar. Filmes opacos serão medidos em reflectância, enquanto filmes transparentes serão medidos em transmissão para quantificar cor, embaçamento e transmissão de luz. A medição é mais comumente definida antes de bobinar, mas pode ser feita em qualquer lugar no processo de produção.



O espectrofotômetro em linha é conectado a um computador que executa um software de controle de qualidade ou de controle de cor em ciclo fechado. O software usa dados de cor capturados pelo instrumento para calcular o ajuste de pigmentos e ajustar automaticamente os alimentadores ou as bombas de corante para atingir a cor desejada sem interromper a produção.



Para fazer uma mudança de matiz, o operador escolhe a cor no banco de dados e o sistema ajustará automaticamente o alimentador ou a bomba de tinta e iniciará a execução. O software de controle de qualidade também pode apresentar até oito tendências de cor em L*a*b*, Delta E, brancura, opacidade, transmissão de luz visual e correlacionadas ao embaçamento para que os operadores possam entender o desvio de cor e implementar melhorias de processo no local.

Produtos em destaque

ERX130



Espectrofotômetro em linha ERX130
Apresenta um local de medição extenso de 90 mm (3,5 pol.) para medir sem contato e fornecer uma boa média da cor medida em uma ampla gama de amostras texturizadas, com padrões finos e brilhantes.

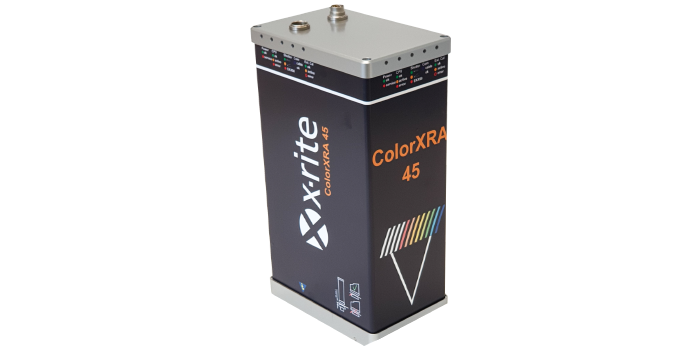

Espectrofotômetro em linha ColorXRA 45
Mede a cor, a brancura e o brilho, e avalia o desvio de cor para permitir correções. Com a geometria de medição de 45°:0° padronizada, ele oferece boa correlação para instrumentos laboratoriais.



ESWin QC



Software de controle de qualidade ESWin

Uma solução de software personalizável que controla o feixe transversal e se integra a um espectrofotômetro em linha para avaliar agentes branqueadores ópticos (OBAs, na sigla em inglês), controlar a qualidade das cores, avaliar tendências e corrigir problemas atuais ou emergentes. O ESWin pode se conectar para comunicação bidirecional com qualquer controle de processo ou sistema ERP usando OPC.





ESWin CLCC



Software ESWin Closed-Loop Color Control (CLCC)

Quando combinado com um instrumento de medição de cor em linha da X-Rite, o ESWin CLCC gerencia a qualidade da cor em linhas de produção de processo contínuo, exibe resultados e executa o controle automático de cor em ciclo fechado em linha na fabricação de plásticos.







Monitor and Control the Color of Plastic Film and Sheets Throughout Production | X-Rite Application Brief

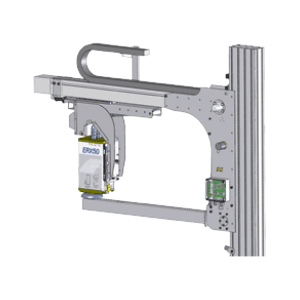

Feixe transversal personalizado

Uma estrutura de alumínio personalizada que pode ser construída para encaixar em qualquer linha de produção e montar o espectrofotômetro em linha acima da gaveta para medições contínuas sem contato da esquerda para o centro e para a direita.







Alcance o sucesso na cor

Uma solução em linha da X-Rite pode ajudar os fabricantes de filmes e lâminas de plástico a garantir a harmonia de cores desde a inspeção da matéria-prima e a combinação de cor de laboratório até o controle de qualidade da produção e a inspeção final. Saiba mais em https://www.xrite.com/categories/inline-measurement.
