Medición del color en la línea: Qué significa medir el color “en la línea”

December 02, 2019

Medición del color en la línea en las industrias de papel, textiles, plásticos, recubrimiento de bobinas y vidrio

Las soluciones de medición del color en la línea de X-Rite permiten a los fabricantes de una variedad de industrias evaluar la precisión y consistencia del color a lo largo de toda la producción y monitorear el cumplimiento de las normas ISO. Los sistemas en línea supervisan el color mientras se fabrica el producto y alertan a los operadores apenas el color empieza a desviarse de las especificaciones para poder hacer las correcciones antes de que el producto se desperdicie.

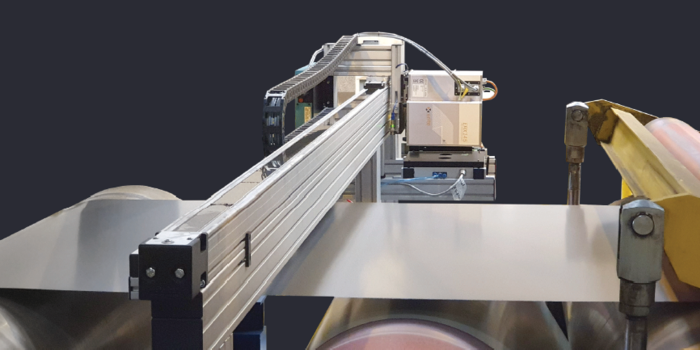

ERX145

El espectrofotómetro ERX145 montado en una viga transversal mide la parte de la izquierda, el centro y la derecha de esta hoja durante la producción.

Cada sistema de medición del color en línea de X-Rite usa un espectrofotómetro sin contacto y un software ESWin. Si bien muchos dispositivos también trabajan como unidades de laboratorio independientes, un sistema puede incluir un marco movible o brazo robótico para posicionar el espectrofotómetro sobre la línea. Según la aplicación y las necesidades, las soluciones en línea de X-Rite pueden comunicarse con sistemas de control del proceso para proporcionar datos de medición del color o controles de bomba de tintes para realizar correcciones del color en lazo cerrado en tiempo real. Un sistema también puede recibir señales sobre eventos como cambios en un rollo u hoja, paradas de la máquina o conteo de metros. Los datos en red les permiten a los fabricantes compartir estándares y mediciones del color entre los sistemas y en diferentes ubicaciones.

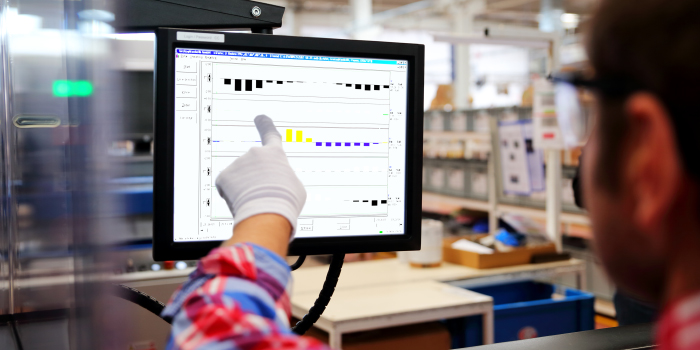

Enable fast  production

Hoy veremos cómo las industrias, tales como de papel, textiles, plásticos, vidrio y automotive están usando las soluciones de medición en línea de X-Rite.

Industria del papel

Para mantener el color y el brillo constantes a lo largo de la producción, los sistemas de medición del color del papel en línea de X-Rite abarcan todo el proceso, desde la medición en el laboratorio hasta la pulpa, la hoja húmeda y la medición antes del bobinado. El espectrofotómetro ColorXRA 45 (color de la pulpa) o ColorXRA 45 Pulp (brillo de la pulpa) se monta sobre una caja de acero inoxidable para medir el color en la línea, mientras el ESWin Closed Loop Color Control software registra la calidad de la tirada y alerta al operador si hay alguna desviación.

Para el papel laminado, se usa una medición en el papel húmedo antes del secado porque el papel húmedo tiene una buena correlación con el producto terminado, en especial cuando el papel se laminará en madera.

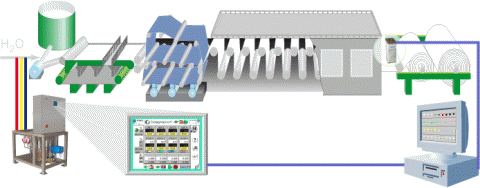

El punto de medición más común en la fabricación de papel es justo antes del bobinado, cuando se mide el producto terminado y se compara con los resultados del laboratorio. Si hay alguna desviación del color con respecto al estándar, el control de color en lazo cerrado automático mantendrá el color constante, además de ayudar a reducir los tiempos de preparación y transmisión en aproximadamente un 50 %.

xrite inline solutions; inline solutions; color science; color measurement; color workflow

Este sistema incluye la medición en línea justo antes del bobinado para medir el color, la opacidad y el contenido de abrillantadores ópticos en papel blanco o de color.

Un sistema en línea proporciona control para todos los tipos de papel y cartón, incluidos el color de capa infinita, la opacidad y la blancura/brillo, y puede instalarse en cualquier máquina y conectarse fácilmente a un sistema DCS. La instalación completa suele llevar dos o tres días, con solo dos horas de tiempo de inactividad de la máquina.

Obtenga más información sobre esta solución..

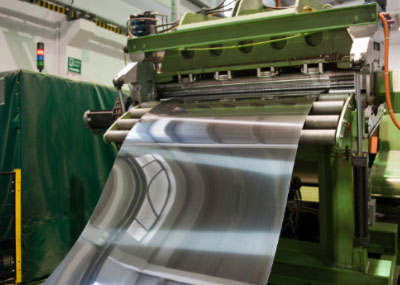

Recubrimiento de bobinas

Ensure Real Time Color Quality for Coil Coating

El color y el brillo de los productos de recubrimiento de bobinas deben ser uniformes a todo lo largo y lo ancho de cada bobina y cumplir con estándares precisos. Lograr esta perfección requiere mediciones precisas tanto en el laboratorio como durante la producción, lo que puede ser especialmente difícil en los proyectos que contienen diferentes lotes con varios ajustes de color. Con el sistema de medición del color del recubrimiento de bobinas de X-Rite, el espectrofotómetro sin contacto ERX145 se monta sobre una viga transversal para medir automáticamente el lado izquierdo, el centro y el lado derecho. Con una apertura de 30 mm, intervalo de longitud de onda de 330 nm a 730 nm, resolución óptica de 1 nm, ofrece un excelente acuerdo entre instrumentos y monitorea la temperatura para identificar la termocromaticidad. Para medir el brillo, el espectrofotómetro GlossFlash 6060 se puede montar al costado de la viga.

Obtenga más información sobre esta solución..

Industria plástica

Sistema de medición de la reflectancia

El color se está volviendo cada vez más importante en los plásticos, y tanto en la industria automotriz como mobiliaria, la tolerancia se hace cada vez más rígidas. Un sistema en línea puede mantener el color en el objetivo, acortar los tiempos de transición y ayudar a los operadores a reaccionar más rápido a los cambios de color. El sistema de medición de la reflectancia de X-Rite, el espectrofotómetro ColorXRA 45 o ERX130 se monta sobre la rotativa a una distancia de 10 o 300 mm en un marco de medición personalizado. ESWin Un software controla el instrumento y muestra las mediciones como un diagrama de tendencias para el control de los operadores.

Sistema de medición de pellets plásticos en línea

Los pellets sintéticos deben cumplir con tolerancias rígidas y mantenerse consistentes durante toda la producción. En lugar de correlacionar la desviación del color del pellet con la placa extruida, X-Rite ofrece una forma de medición directa durante cada tirada para detectar de inmediato los problemas y reducir el desperdicio de lotes. El sistema ERX130 se instala comúnmente sobre el tamiz de separación detrás del granulador. Dado que el color se mide continuamente, los problemas se pueden reportar al operador de la máquina cuando aún hay tiempo de hacer correcciones.

El control del color en lazo cerrado también permite a los fabricantes usar más materiales reciclados. KraussMaffei ha diseñado un sistema que usa el espectrofotómetro de reflectancia en línea sin contacto ERX130 para controlar las variaciones del color y ajustar directamente el punto de ajuste preciso del color para compensar las desviaciones menores en la producción. Esto les da a los procesos compuestos una alta capacidad de reproducción, incluso cuando se procesan materiales que ingresan con diferentes espectros de color. Además, el sistema ayuda a lograr el color preciso con rapidez cuando se reinicia el proceso compuesto después de una parada o cambio de color, lo que reduce la cantidad de restos de la puesta en marcha y de materiales rechazados para un flujo de trabajo más sostenible.

Obtenga más información sobre esta solución..

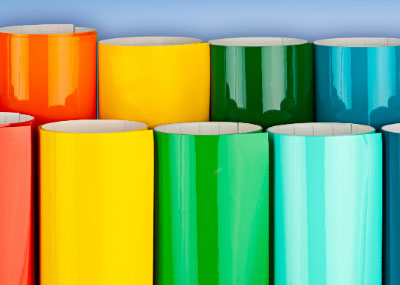

Sistema de medición de película transparente en línea

Monitor and Control the Color of Plastic Film and Sheets Throughout Production | X-Rite Application Brief

En las películas transparentes, el color, la transmisión visual de la luz y la opacidad son muy importantes y se deben supervisar a través de todo el proceso. El sistema de X-Rite para la medición en línea de la transmisión para películas transparentes puede ayudar a los operadores a supervisar de manera continua e incluso corregir pequeños cambios inmediatamente. El espectrofotómetro ERX55 se monta en un marco en C en una vía lineal en la máquina de producción. El software ESWin controla el instrumento, las mediciones y el movimiento en la vía lineal. Los valores del color, la opacidad y la transmisión de la luz se muestran en la pantalla como un diagrama de tendencia para mantener a los operadores actualizados.

Obtenga más información sobre esta solución..

Industria del vidrio

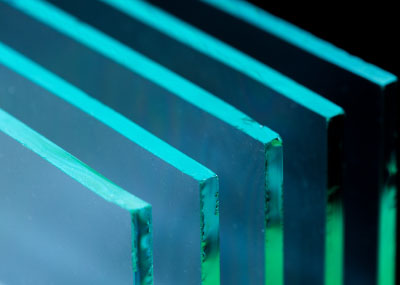

Sistema de medición del vidrio en línea

Verify Consistent Color of Coated Glass Panes | Using X-Rite Solutions

Los vidrios con múltiples capas plateadas ofrecen funcionalidad adicional a las fachadas y se han convertido en la última tendencia en diseño arquitectónico. El vidrio de baja emisividad o la protección solar se usan en todo el mundo para reducir los costos de calefacción o refrigeración de las viviendas. Sin embargo, el vidrio es un material que no dispersa la luz, lo cual lo hace difícil de medir. El sistema de medición del color del vidrio en línea de X-Rite usa un espectrofotómetro sin contacto para medir la producción de muestras que no dispersan la luz, como los paneles de vidrio, directamente en la máquina de producción. El ColorXRA G3 ilumina el panel con cierto ángulo y mide la luz reflejada del otro lado en el brillo del espejo, lo que permite que las capas funcionales, como el vidrio de baja emisividad o la protección solar, se midan y cuantifiquen. La curva espectral, que se mide y muestra, proporciona información detallada sobre la reflectancia desde 330 hasta 1000 nm. La transmisión también se puede medir.

Obtenga más información sobre esta solución..

Industria textil

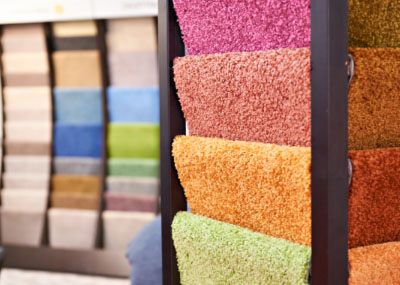

Sistema de medición del color de las alfombras en línea

Measure Carpet Color Across the Roll, Throughout Production | Using X-Rite Solutions

Una inconsistencia en el color de una alfombra será muy notoria después de la instalación. El sistema de medición en línea de alfombras de X-Rite ofrece mediciones de color continuas e informes de calidad para las mediciones de producción y laboratorio. El sistema en línea se puede utilizar como una unidad independiente o con un haz transversal para la supervisión de lado a lado. Las desviaciones del color se pueden detectar y visualizar en la máquina y en la dirección transversal para verificar la calidad de los productos fabricados. Las tiradas se pueden cualificar y ordenar en diferentes calidades para asegurarse una apariencia homogénea dentro de un mismo envío.

Obtenga más información sobre esta solución..

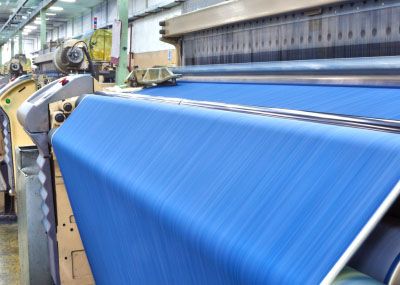

Sistema de medición del color del ovillo de denim en línea

Measure the Color of Wet and Dry Denim Yarn After Dyeing | Using X-Rite Solutions

El ovillo de denim debe estar dentro de las especificaciones del color para garantizar una prenda con acabado armonioso. Una solución de control en línea mide el color del ovillo del denim mojado y seco después del teñido para identificar desviaciones y clasificar los ovillos por tonos para el envío. Las soluciones de X-Rite capturan lecturas estables y reportan los datos del color a través del software QC para que los operadores puedan reaccionar y rastrear el cumplimiento de las normas ISO para baño de tinte, teñido de cuerdas y control de calidad final.

Obtenga más información sobre esta solución..

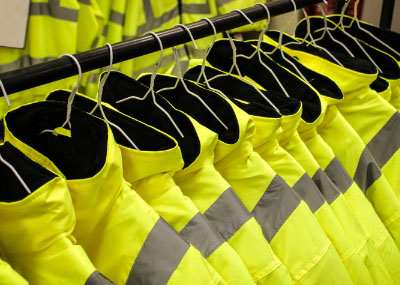

Sistema de medición de laboratorio del color de la ropa de alta visibilidad EN471

Measure Color and Ensure Compliance for Safety Apparel | Using X-Rite Solutions

El color de la ropa de advertencia de alta visibilidad debe controlarse no solo durante la producción, sino también después del lavado. Para asegurar la visibilidad de las personas que usan esa ropa, el color debe estar dentro de la tolerancia de la especificación DIN EN471. Debido a los colores fluorescentes, la iluminación física debe ajustarse a CIE D65, no solo en el rango visible, sino también en el área UV por debajo de 400 nm. Al medir UV incluidos y excluidos, la lámpara de flash de xenón incorporada del espectrofotómetro ColorXRA 45 Lab se ajusta al estándar CIE D65.

Obtenga más información sobre esta solución..
