Formato de intercambio de apariencia (AxF)
El gemelo digital de un material físico
Diseñe con confianza y comunique con facilidad
Los archivos AxF ofrecen una forma de capturar, almacenar, editar y comunicar características de materiales complejos usando datos numéricos a lo largo de todo el flujo de trabajo de diseño digital.
El desafío
La captura datos de la apariencia del material en un formato único, editable y portátil es un obstáculo en la virtualización de los productos, especialmente cuando se usan diferentes formatos en paralelo. Esto representa un problema cuando se debe lograr consistencia en la apariencia. AxF es el primer formato diseñado para una comunicación de la apariencia digital independiente del sistema.
La solución
AxF ofrece un formato estandarizado para comunicar datos de la apariencia del material. Se usa en una variedad de soluciones de representación CAD, PLM y 3D. AxF se usa en el diseño, desarrollo, fabricación, venta y marketing de los productos. Es una novedad en la industria, y ayuda a las marcas a reducir los tiempos de los ciclos, controlar el costo y garantizar consistencia en el color y la apariencia.
Véalo en acción
La representación del material a continuación es una composición de múltiples mapas (color difuso, normal, color especular, aspereza, Fresnel, rotación ansiotrópica, alfa, altura, recubrimiento transparente, normal, etc.) usada para crear imágenes 3D fotorrealistas de materiales complejos.
Piedra de cuarzo
1. Difuso 2. Color especular 3. Aspereza 4. Normal
Pata de gallo
1. Rotación anisotrópica 2. Difuso 3. Normal 4. Aspereza 5. Color especular
Cuero de grano completo negro y grande
1. Rotación anisotrópica 2. Difuso 3. Normal 4. Aspereza 5. Color especular
Cuero Forest morado
1. Difuso 2. Aspereza 3. Color especular 4. Normal
Escocés rojo y verde
1. Aspereza 2. Color especular 3. Normal 4. Difuso
Integración con el mundo real
AxF es un formato de apariencia neutral para el proveedor. Es escalable y garantiza un acceso eficiente a datos grandes; y extensible, las extensiones se pueden definir sin dañar la asistencia existente en aplicaciones de terceros externos.
Consistente y preciso
Un archivo AxF respalda la comunicación de las características ópticas que se pueden usar y combinar en PANTORA. Con una captura de material más precisa, las partes interesadas pueden tomar decisiones clave sobre el color y el material con anterioridad y confianza.
Almacenar y compartir
Una forma estándar de almacenar y compartir datos de apariencia, incluidos color, textura, brillo, refracción, transparencia, efectos especiales (destellos) y propiedades de reflexión, en PLM, CAD y aplicaciones de representación de última generación.
Piedra de cuarzo
Pata de gallo
Cuero de grano completo negro y grande
Cuero Forest morado
Escocés rojo y verde
¿Busca más muestras?
Los archivos de muestra AxF adicionales se pueden encontrar en la página de nuestra biblioteca de muestras AxF. Cada muestra adicional contiene un material AxF, una representación de muestra en un entorno predeterminado y mapas adicionales para pruebas. Las variaciones incluyen SVBRDF, CarPaint y BTF.
Explore más muestras
Visor Pantora AxF
El Visor Pantora AxF les permite a los usuarios visualizar y cambiar materiales 3D en una escena controlada con representación en tiempo real. No es necesario ser un experto en gráficos digitales. Solo materiales de tipo arrastrar y soltar. Cambie la iluminación para ver cómo un material luciría bajo diferentes condiciones. Es fácil de usar y gratuito.
Obtener el Visor Pantora AxFAplicaciones con asistencia AxF
AxF: Parte de la solución de flujo de trabajo TAC

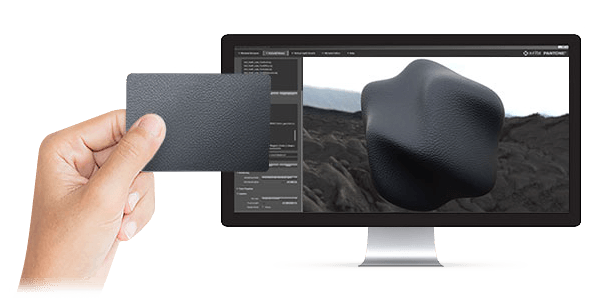

Capturar
La captura de las características exactas de la apariencia es de importancia crítica para mejorar la calidad y acelerar el tiempo de salida al mercado de los productos. Las medidas físicamente precisas del Escáner TAC7 significan que el material virtual tiene las mismas propiedades ópticas de su contraparte física bajo cualquier condición de iluminación y en cualquier escenario, lo que permite la reutilización de materiales en múltiples líneas y variaciones de productos.
Además del escáner TAC7, AxF ahora es compatible con nuestros productos estrella, lo que permite una mayor posibilidad de capturar características de apariencia difíciles de medir y gestionar datos combinados en un entorno mixto.
- MetaVue VS3200: Cuando se utiliza MetaVue VS3200, AxF facilita las mediciones de texturas multiespectrales a nivel de píxeles, lo que permite a los usuarios simplificar las mediciones de textura.
- MA-T12: El uso de AxF con MA-T12 permite que los usuarios visualicen muestras texturizadas como texturas escamadas y cambios de color.
- Ci7000 Series: AxF con la serie de mesa Ci7000 libera las capacidades para capturar la transmisión del color en materiales translúcidos y la reflexión del color en materiales altamente espectrales.
Comunicar
PANTORA funciona como un concentrador de control entre todos los componentes creando fuentes de entrada digital del material digital con los destinos de producción, como el software de representación de terceros y los sistemas de gestión del ciclo de vida del producto (PLM). Con el nuevo Variant Editor para combinar los atributos de las muestras, los proveedores de materiales pueden ofrecer fácilmente bibliotecas digitales y crear variantes de materiales AxF utilizando una o más de las siguientes funciones de variación:
- Transferencia de estructura de superficie
- Transferencia de aspereza a volumétrico
- Transferencia de color mediante división de luminancia/croma
- Transferencia de capa de recubrimiento
- Transferencia de capa base
- Conversión a representación uniforme
