Sichern der Farbqualität in Echtzeit beim Coil-Coating
Beim Coil-Coating (Bandbeschichtung) sorgt der Lackauftrag auf das Metallband für robuste Ergebnisse mit weniger Zeitaufwand. Allerdings können Farb- oder Glanzabweichungen an einer Fertigungsstraße schnell viel Ausschuss zur Folge haben. Eine Inline-Lösung für die Farbkontrolle kann die Farbqualität überwachen und sorgt in Echtzeit für konstante Ergebnisse, um kostspielige Nacharbeit zu vermeiden.
Herausforderungen
Jeder Schritt beim Coil-Coating-Verfahren ist ausschlaggebend für die Güte des Endprodukts. Allerdings kann sich das Verfahren selbst auf die Farbqualität und -konstanz auswirken.
- Temperaturschwankungen bei der Produktion können sich auf die Farbe auswirken.
- Die Farb- und Pulverschichtdicke kann beim Aufsprühen variieren
- Ofentemperatur und Aushärtungszeit können sich auf die Farbe auswirken.
- Farbabweichungen an der Fertigungsstraße können viel Ausschuss zur Folge haben.
Lösung
Mit einer Inline-Lösung für die Farbkontrolle können Bandbeschichter sicher sein, dass die Toleranzen bei jedem Produktionslauf – angefangen von der Farbspezifikation bis zur abschließenden Qualitätskontrolle – eingehalten werden. Im Labor dienen ein Tischspektralfotometer und Software zur Definition des Farbstandards. Bei der Produktion dienen die an einem speziellen Querträger montierten Spektralfotometer zur berührungslosen Farb- und Glanzmessung auf heißen, glänzenden, matten, körnigen, unebenen und geprägten Oberflächen aus sicherer Entfernung vom Coil, um selbst unter schwierigsten Bedingungen eine Beschädigung des Produkts oder Geräts zu vermeiden. Die Inline-Spektralfotometer nehmen kontinuierliche, hochpräzise Messungen vor, um zu erkennen, ob sich Temperaturschwankungen (Thermochromie) bei der Produktion auf die Farbe auswirken können, und korrigieren die Messung. Bei Überschreiten einer Farbtoleranz wird das Bedienpersonal gewarnt, damit sofort Korrekturen vorgenommen werden können. Zur Gewährleistung der Integrität des Programms und Erkennung von Verbesserungsmöglichkeiten werden die Aufzeichnungen zur Farbqualität gemäß anerkannten internationalen Standards dokumentiert.
Ergebnisse
Ein Inline-System für die Farbkontrolle amortisiert sich schnell, in der Regel innerhalb von 6 Monaten.
- Verringert die Kosten für die Grundierung und Pulverbeschichtung, den Ausschuss und die Nacharbeit
- Durch die frühzeitige Erkennung von Farbfehlern können monatlich ca. 50.000 $ pro Beschichtungsanlage eingespart werden.
- Es erhöht die Transparenz für alle Beteiligten und sorgt durch die Verfolgung der Ergebnisse für eine Umsatzsteigerung von ca. 5 %.
Funktionsweise
- Im Labor misst der Kunde Standards bei unterschiedlichen Temperaturen mit dem auf einem Heiztisch montierten ERX145, um die Kontrolle von Temperaturschwankungen (Thermochromie) zu simulieren.
- Der Farbstandard und die zulässige Toleranz werden im gesamten Netzwerk kommuniziert, also auch an Arbeitsstationen in der Produktionssteuerung, an die Lackieranlage und an Kundenstandorte weitergeleitet, damit alle Beteiligten einen transparenten Einblick in den Prozess haben.
- Das Produktionssystem erhält die Prozessdaten über das Netzwerk, um den neuen Auftrag automatisch zu starten.
- Sobald das Coil-Coating beginnt, bewegt sich das ERX145 und, sofern erforderlich, das GlossFlash 6060, an einem Querträger, um Farbe und Glanz entlang der gesamten Länge und Breite des aufgerollten Metallbands (Coil) ohne Verzögerung oder Anhalten der Produktion zu messen.
- Die Farbmessungen werden in der ESWin QC-Software verfolgt; Ergebnisse werden allen Nutzern im Netzwerk in Echtzeit mitgeteilt. Bei Überschreiten einer Farbtoleranz wird der Bediener benachrichtigt, damit Korrekturen vorgenommen werden können, bevor es zu Ausschuss kommt.
- Qualitätsaufzeichnungen sorgen für die Einhaltung internationaler Standards und kontinuierliche Verbesserungen.
Empfohlene Produkte
Dieses Inline-Tischspektralfotometer ist hervorragend für die berührungslose Farbmessung auf großen Flächen in der Coil-Coating-Industrie geeignet. Es hat eine Messöffnung von 30 mm, einen Wellenlängenbereich von 330 nm bis 730 nm und eine optische Auflösung von 1 nm. Es bietet eine hervorragende Geräteübereinstimmung und überwacht die Temperatur zur Erkennung von thermochromatischen Effekten. Es ist für den Einsatz in rauen Produktionsumgebungen geeignet und äußerst robust und bietet eine hervorragende kurz- und langfristige Stabilität.
Glanzmessgerät GlossFlash 6060
Dieses Inline-Gerät für die berührungslose Glanzmessung gibt bei der Bandbeschichtung direkt Aufschluss über den Glanzwert. Sein modulares Design bietet höchstmögliche Flexibilität bei Verwendung mit anderen Komponenten für die Inline-Farbmessung, wie dem ERX145 für die Farbmessung und der ESWin-Software für die Qualitätskontrolle und -sicherung.
In Verbindung mit dem ColorXRA Lab sorgt diese individuell konfigurierbare Qualitätskontrollsoftware für klare Pass/Fail-Entscheidungen bei hochsichtbarer Warnkleidung. Sie zeigt die Messergebnisse auf einem leicht ablesbaren Grafikdisplay sowie in Form von gedruckten Berichten an, die als Konformitätsnachweis dienen.

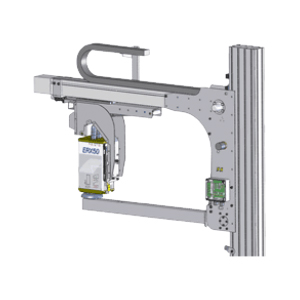

Spezielle verfahrbare Traverse
In jede Produktionsanlage lässt sich ein individuell konfigurierter Aluminiumrahmen zur Befestigung und Bewegung des Spektralfotometers von links zur Mitte nach rechts einbauen.
Geschäftserfolg durch zuverlässige Farbmessung beim Coil-Coating
Mit einer Inline-Lösung von X-Rite für die Farbkontrolle können Bandbeschichter die Farbqualität und -konstanz in Echtzeit überwachen und dadurch Ausschuss und Nacharbeit reduzieren, was zur Steigerung der Rentabilität und zu kontinuierlichen Verbesserungen der Farbqualität beiträgt.
